🪷 SparAkashaビルドガイド

購入前チェック

作業を始める前に

1. 注文したキットの構成と部品表を照合します。実装済みの部品へのはんだ付けは不要です。
2. はんだ付けや配線・FFCケーブルの抜き差しは、USBと電池を外して行います。電源スイッチをOFFにするだけでは作業しないでください。
3. 部品の取り付け面・向き・極性を、基板の印字と各手順の写真で確認します。写真と手元の基板が異なる場合は加工せず、基板の版とキット内容を確認してください。
4. 通電前に、はんだのブリッジ、切り残したリード線、ケーブルの挟み込みがないか確認します。

書き込み方法と接続トラブルの切り分けは、ファームウェア取り扱いガイドを参照してください。

SparAkasha部品表

SparAkasha専用の部品のみ記載

⚠️キースイッチ用ソケットは付属しません

その他必要なもの

⚠️ MX互換スイッチはソケットに対応します。Kailh Choc V2互換スイッチは、基板へ直接はんだ付けしてください。

⚠️ LiPoバッテリーは極性を確認し、短絡・過充電・過放電を避けてください。膨張、異臭、異常な発熱がある場合は使用しないでください。

ケースデータについて

こちらで公開しています。

PCBの組立

組み立て方

MeKaBuの組立手順と共通の部分があります。本ページではSparAkasha固有の取り付け面・向き・ケースの組立を説明します。共通手順の案内が手元にない場合は、はんだ付け前に購入時の資料を確認してください。

MXスイッチのみソケットに対応しています

Choc V2スイッチを使用する場合は、スイッチを基板へ直接はんだ付けしてください

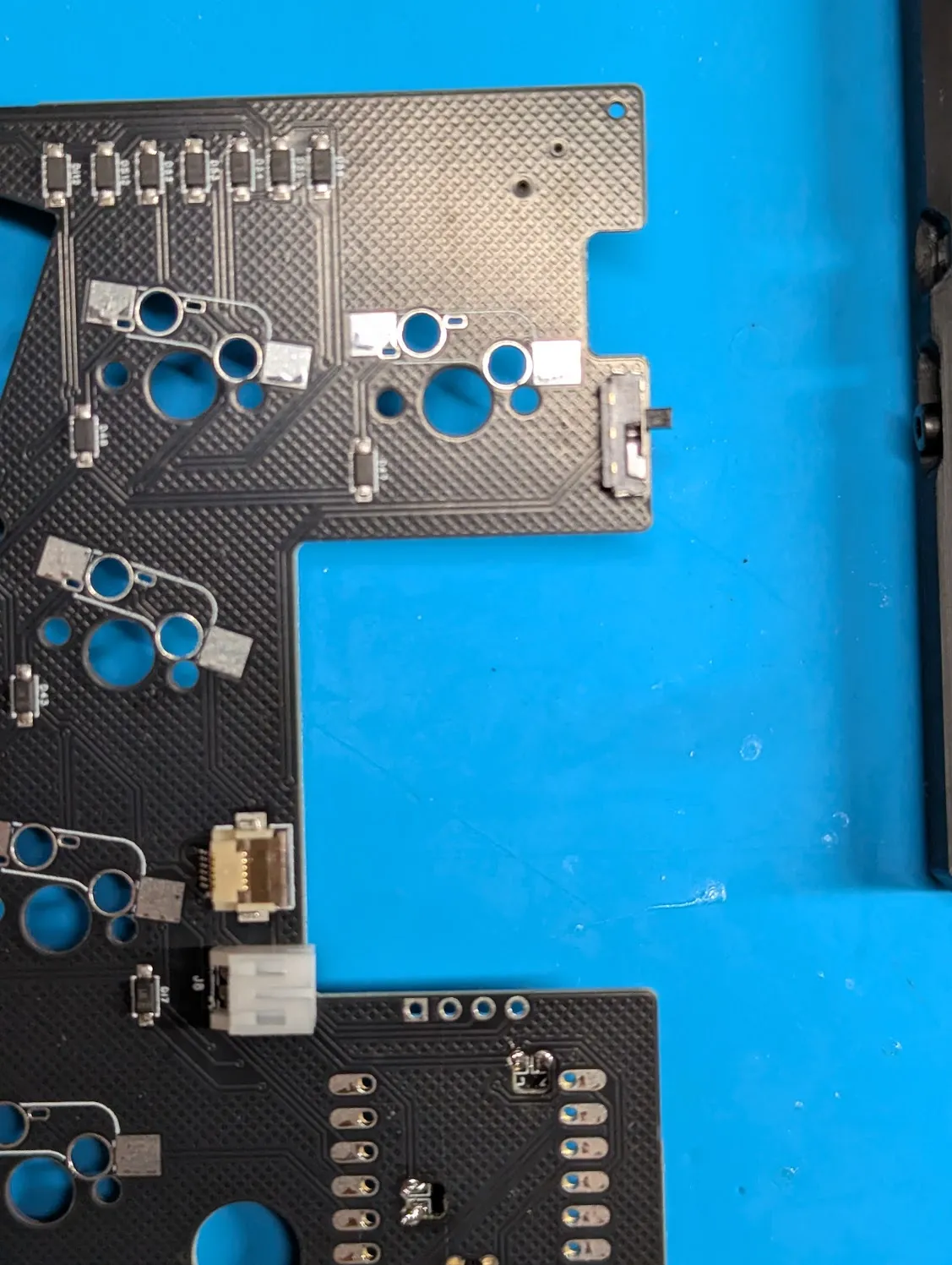

電源スイッチはMeKaBuと取り付け面が逆です

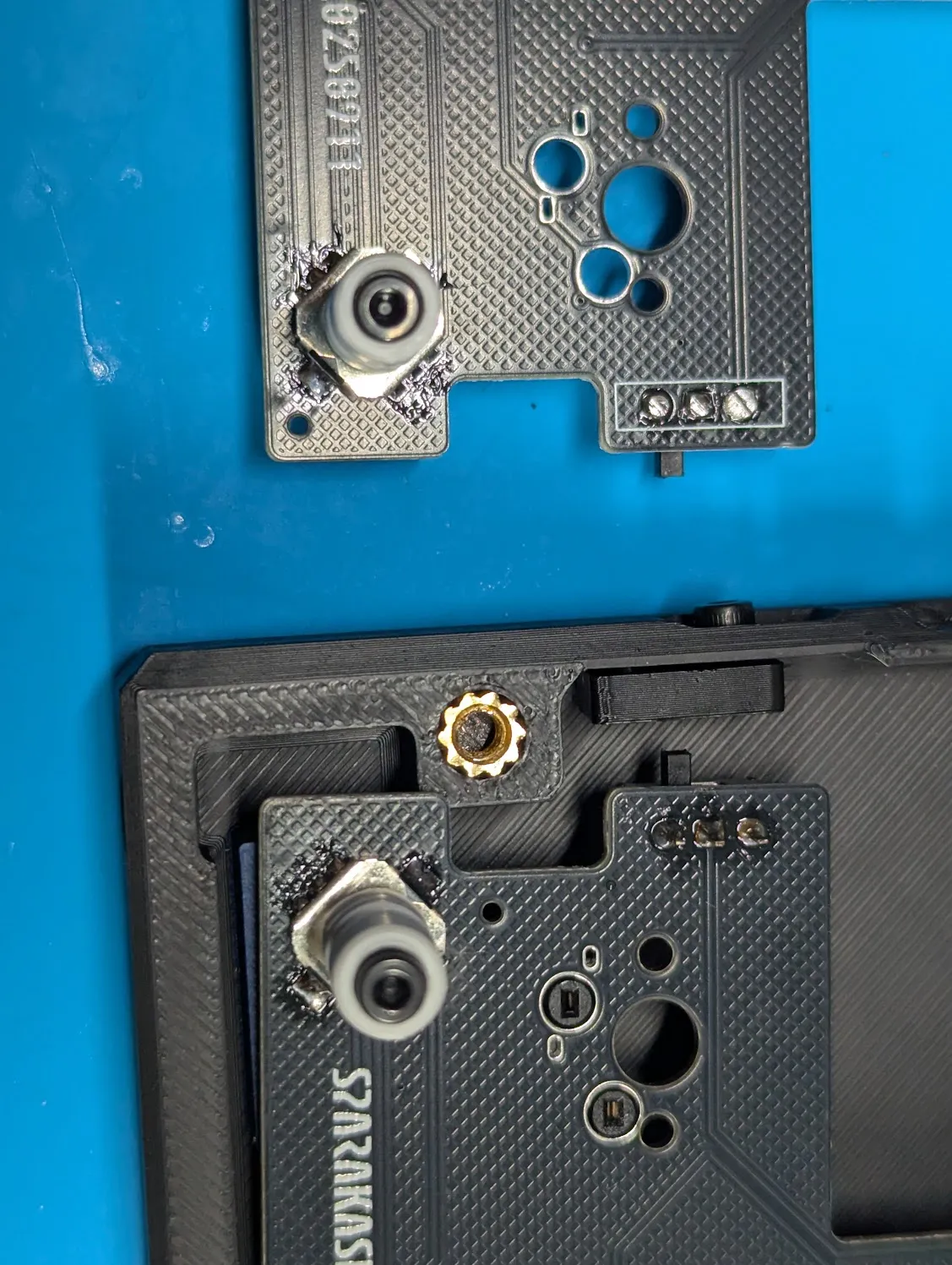

方向スイッチはシルクの▲が切り欠きに対応します。

ケースの組立

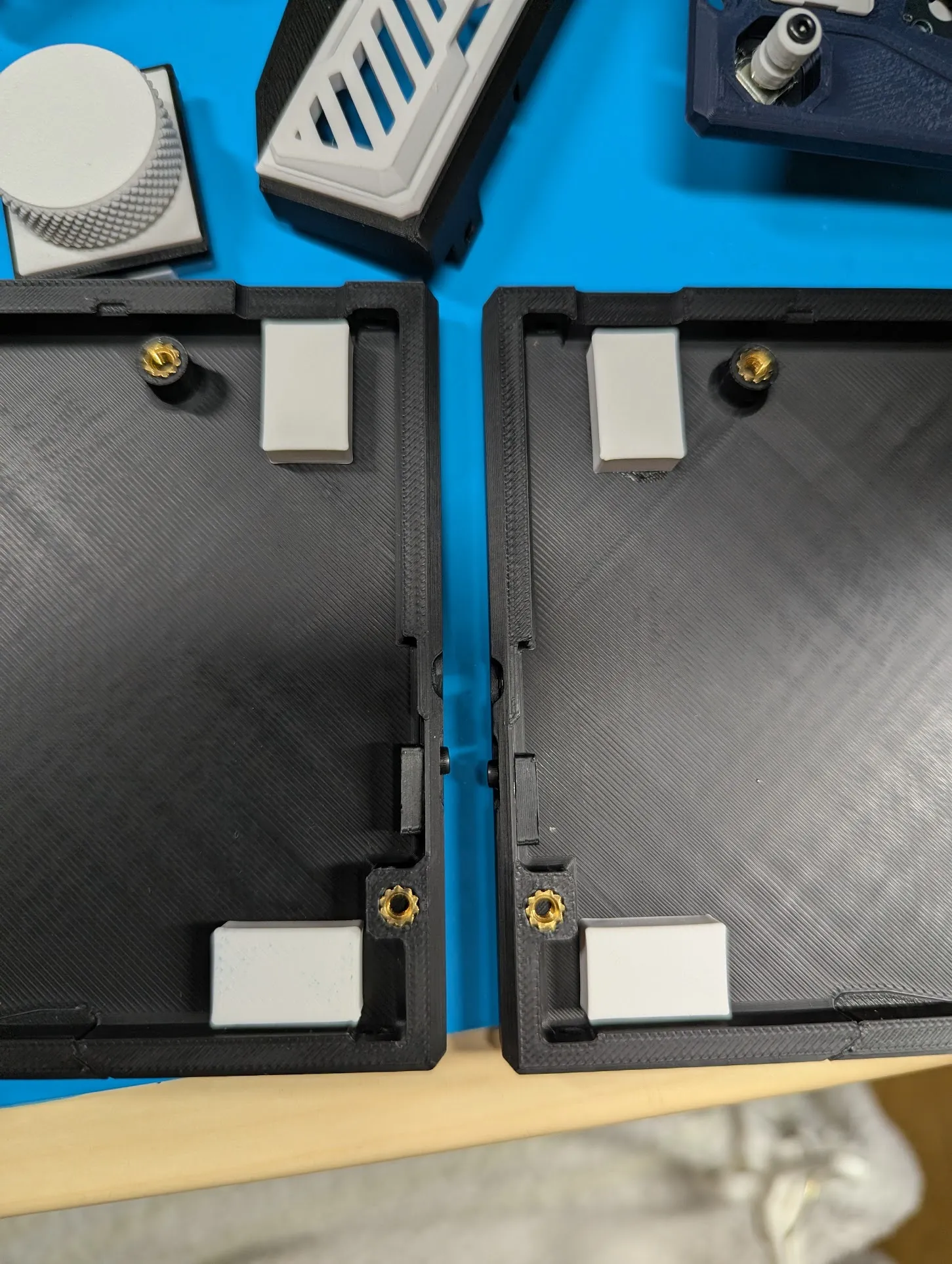

インサートナットの挿入

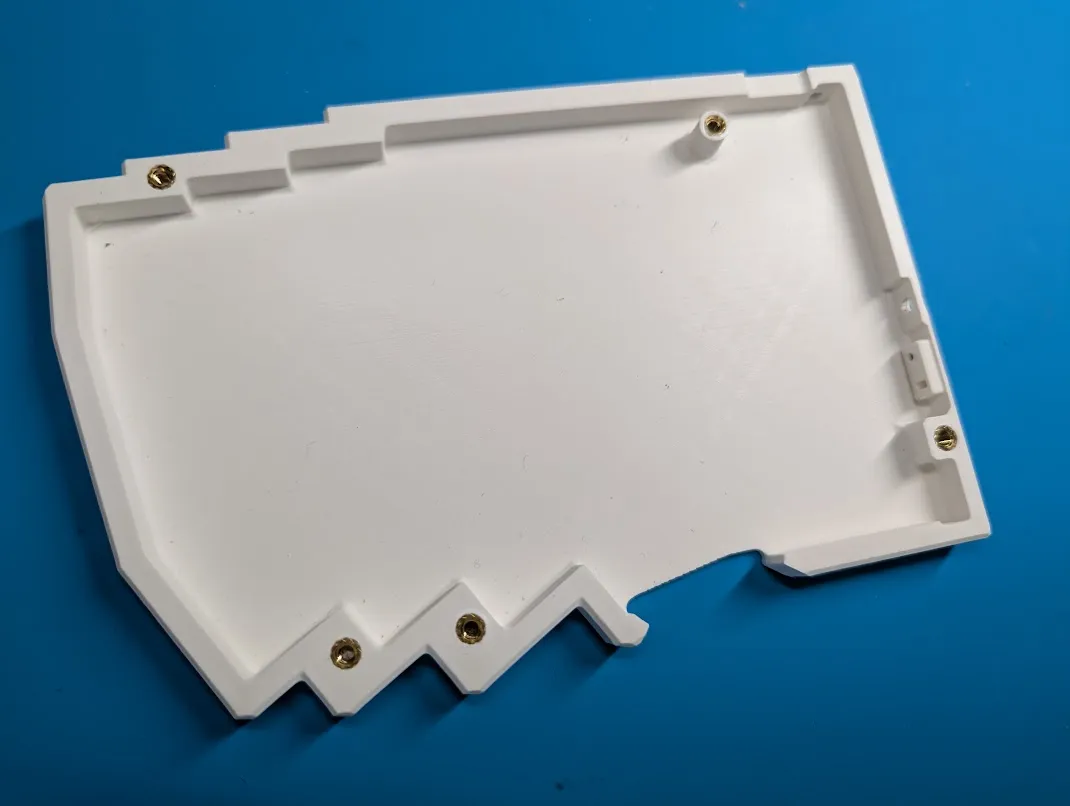

左右のケースにM3インサートナットを5個ずつ、計10個取り付けます。ナットが傾かないように挿入し、こて先がケース底面を貫通しないよう注意してください。

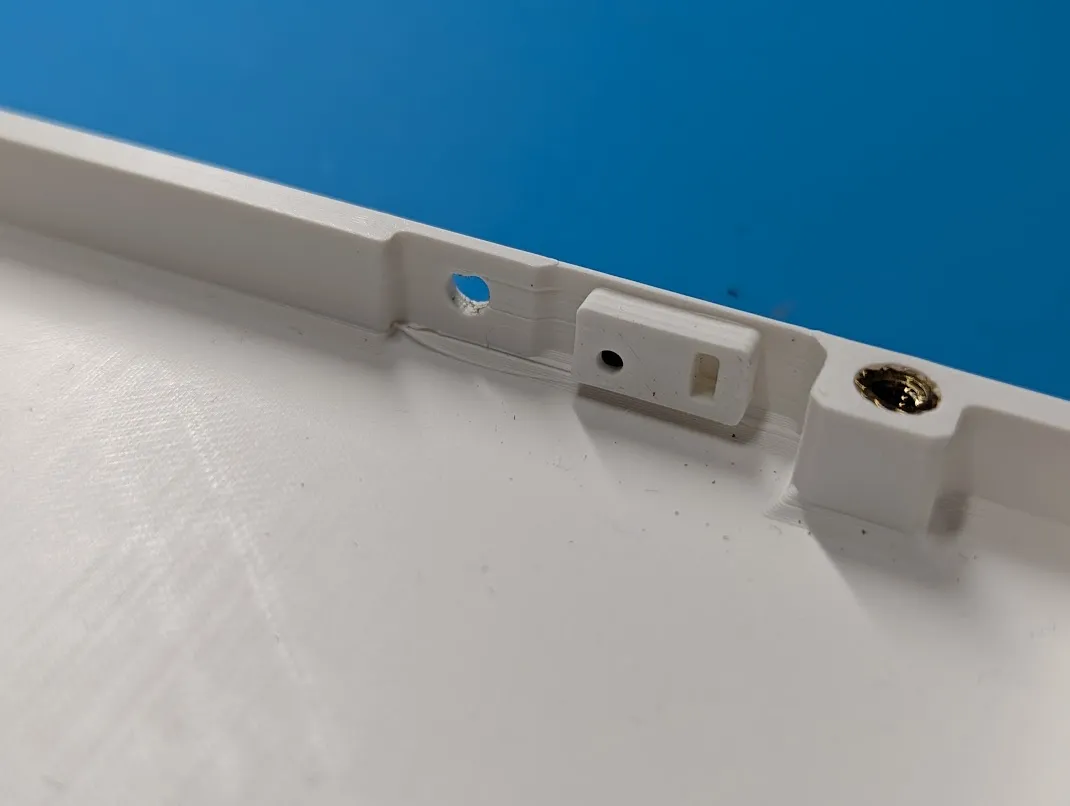

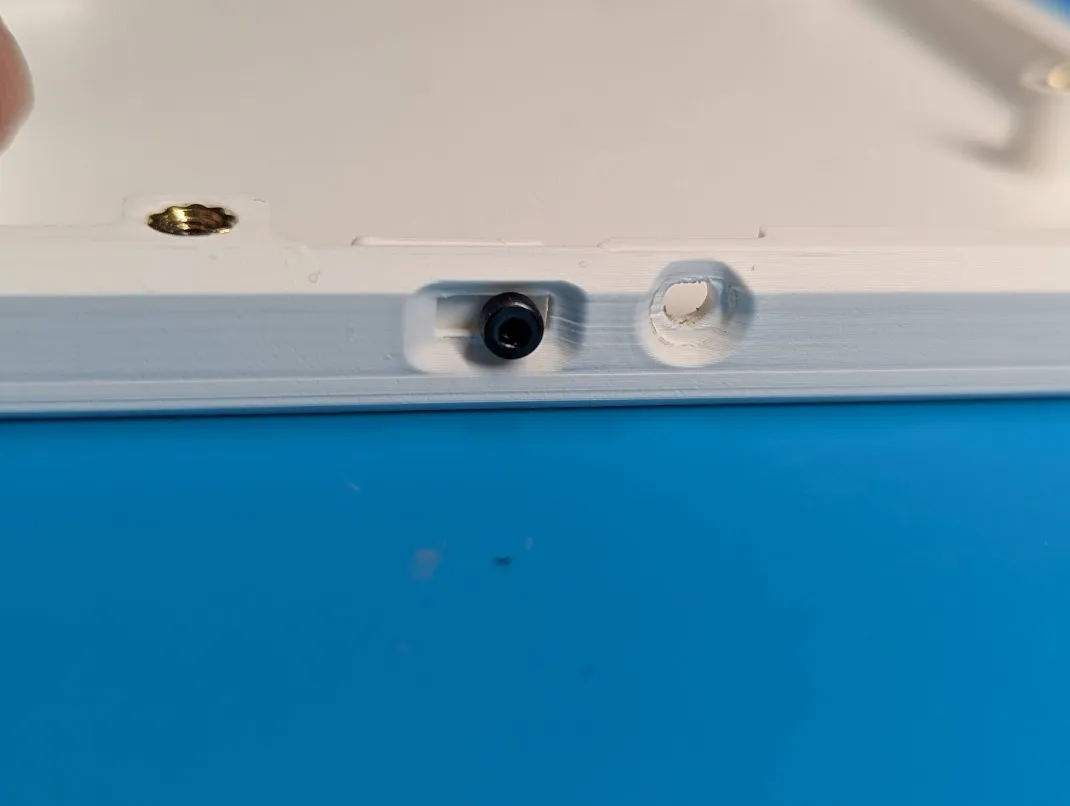

電源スイッチアダプタの取り付け

上下の向きに注意して、ネジ穴が下によってる方が下側になるようにしてねじ止めする

※写真は左側ケース

ケースカバーの組立

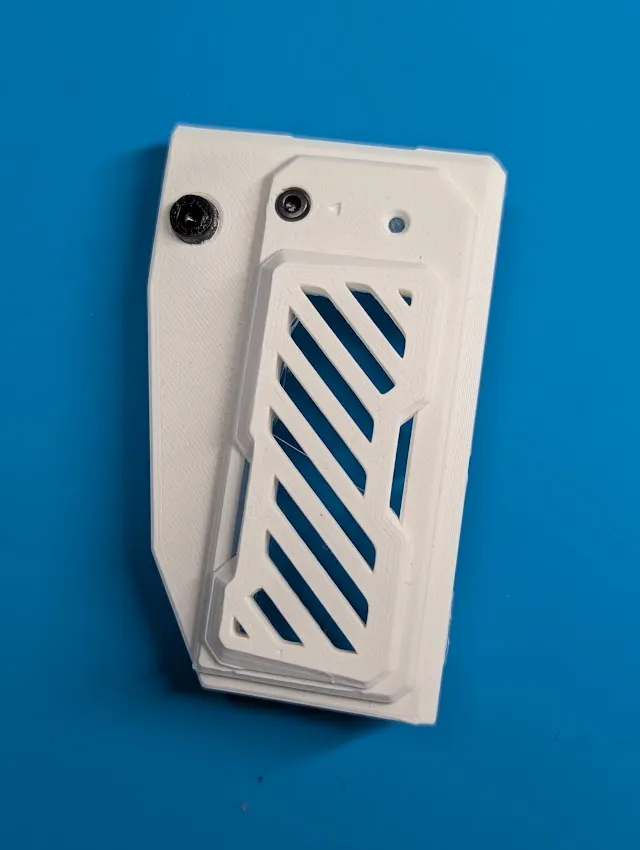

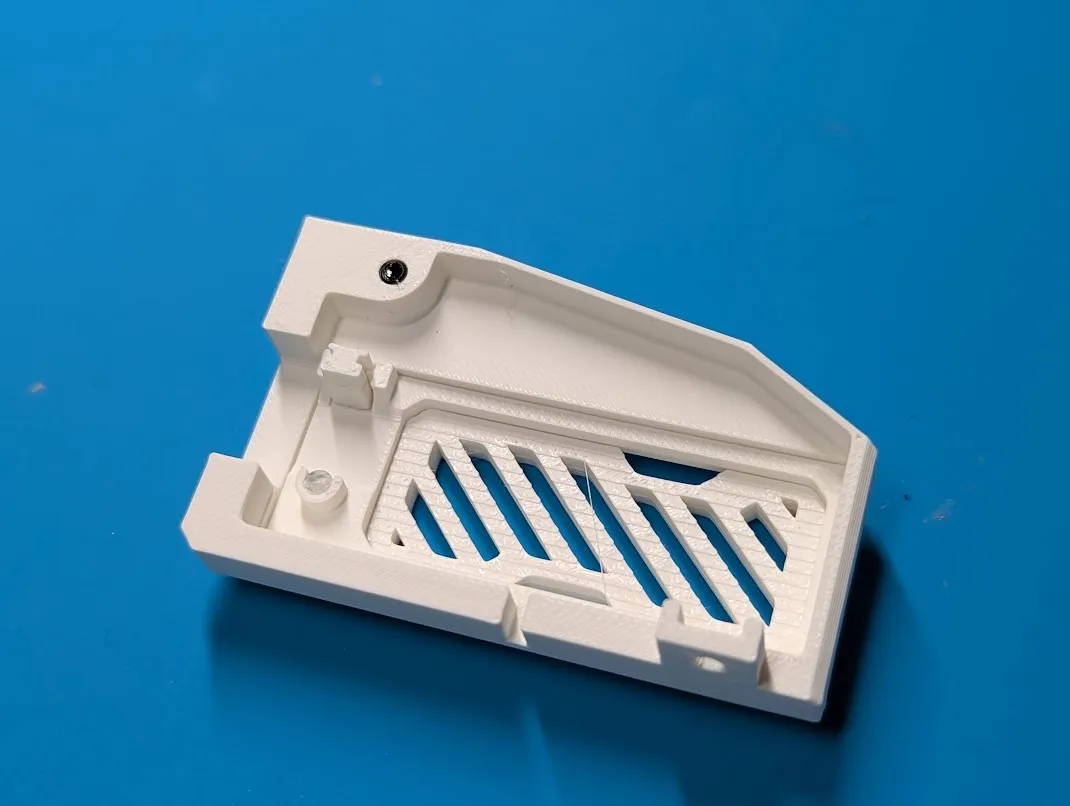

写真を参考にM3CAP、M2キャップ、リセットスイッチアダプタ、マイコンカバー、バッテリーカバー、透明棒を組み合わせる

ケーススペーサの取り付け

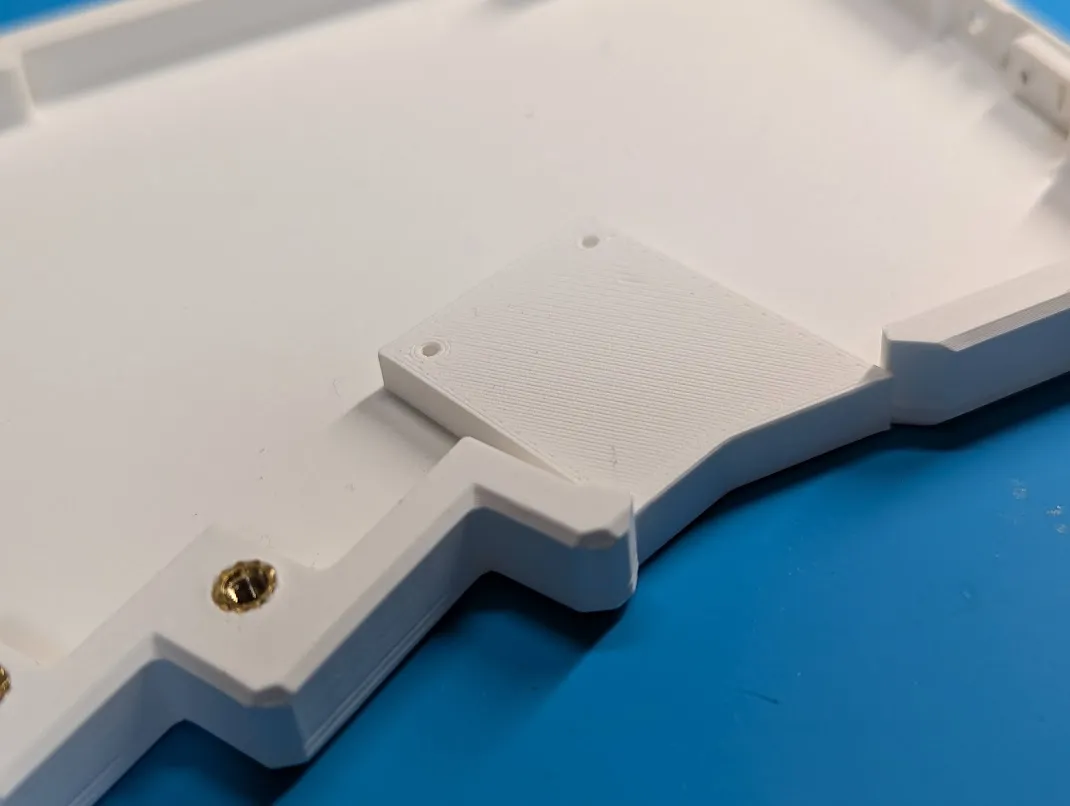

ケーススペーサが付属している場合は以下の写真を参考に接着剤などで固定して下さい

⚠️ダイオードと干渉しないように注意

ケースガスケットの取り付け

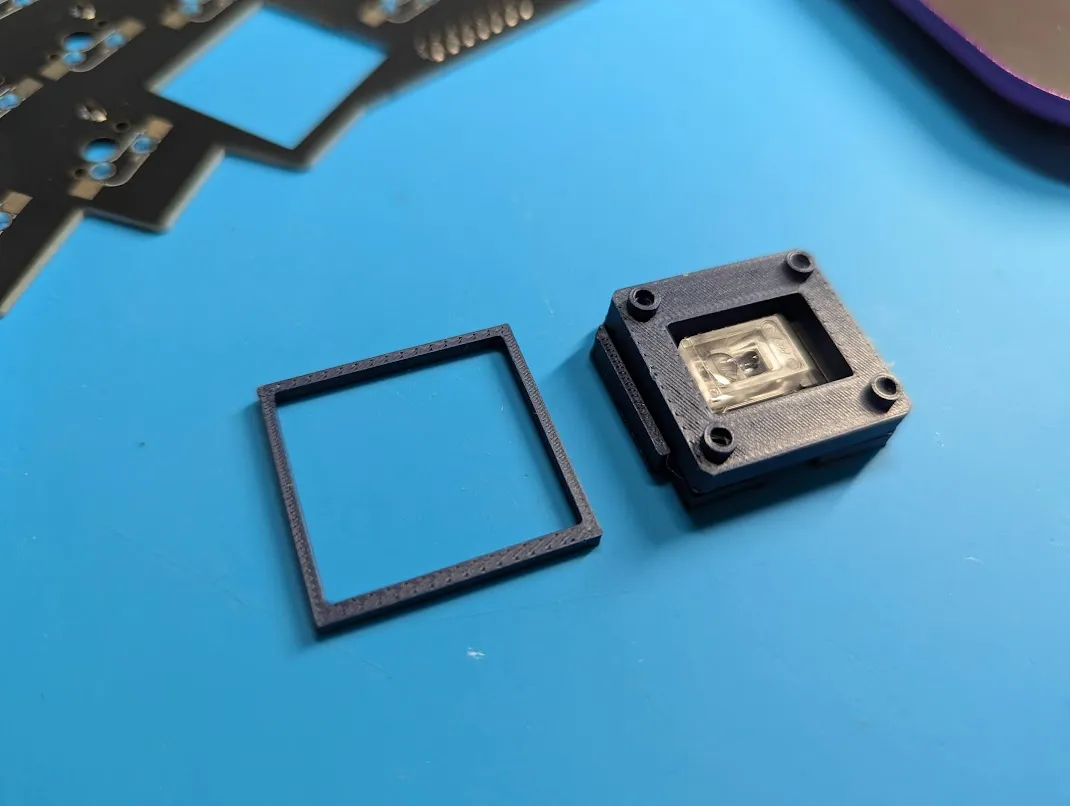

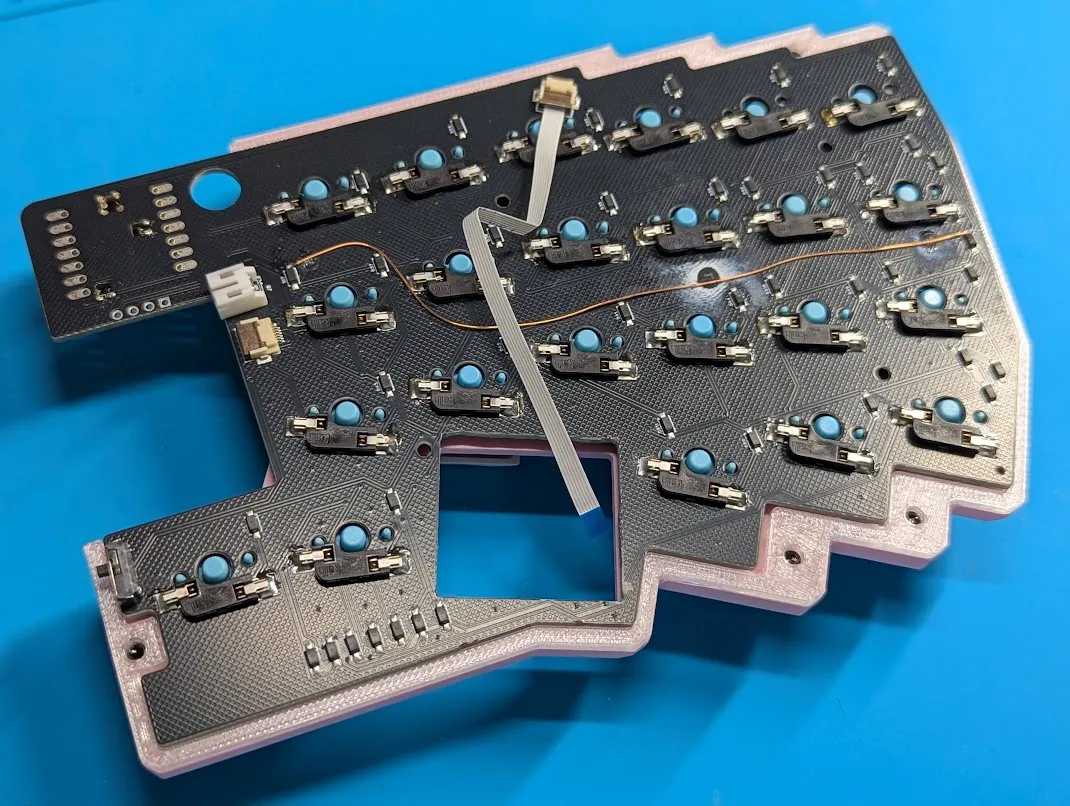

MXスイッチを使用する場合はケースガスケットをはめ込む

左右別なので注意、上部にケースとかみ合う突起があります

※写真の空中配線は気にしないでください

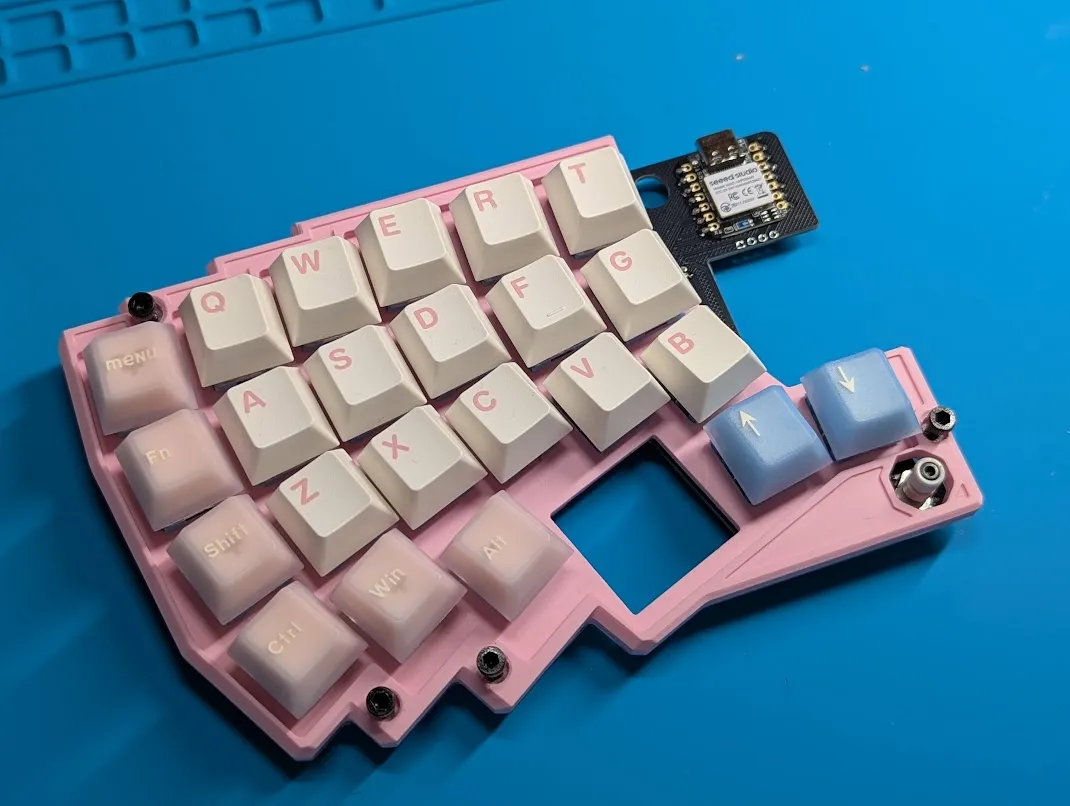

ボトムとトップケースの組立

電源スイッチアダプタに電源スイッチノブが差し込まれるように載せる

差し込まれないまま、無理に組み合わせると折れるので注意

差し込まれにくいときは電源スイッチを左右に動かすと差し込まれます

ケースねじ止め

M3 × 6mmネジを使用してねじ止めする

モジュールの組立

エンコーダモジュール

共通部分はMeKaBuモジュール組み立てガイドを参照してください。

ガスケットを装着する

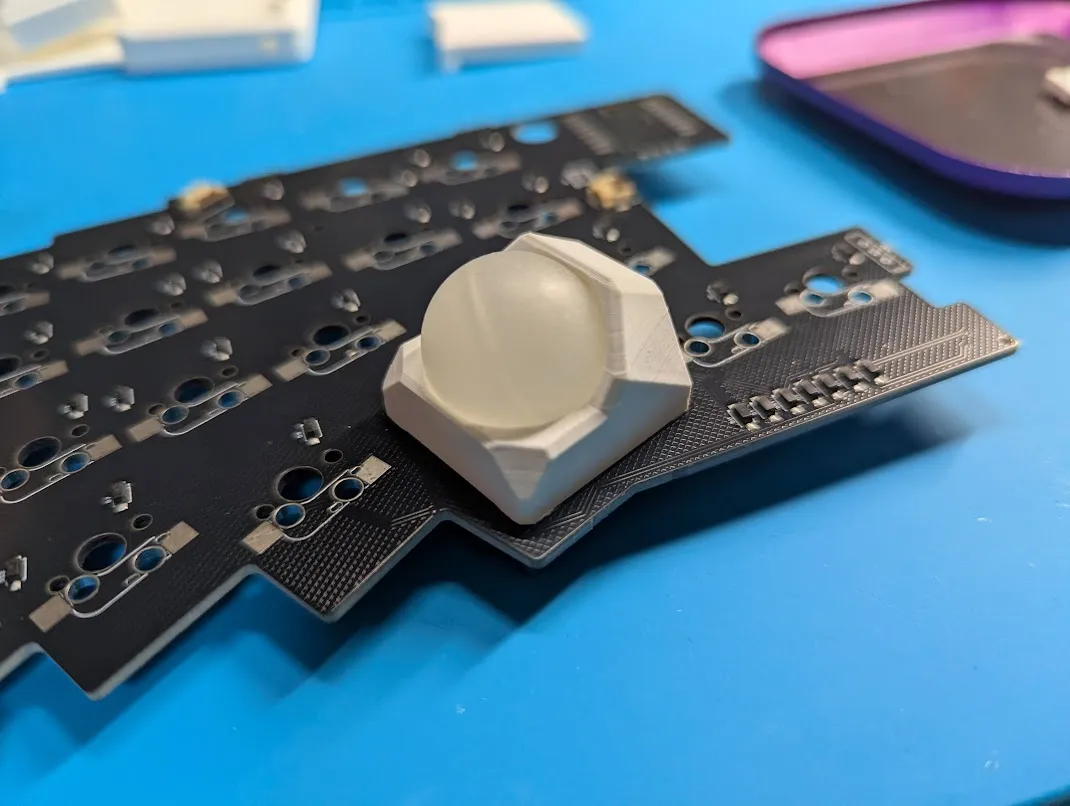

トラックボールモジュール

ボトムハウジングとトップハウジングはMeKaBuと共通

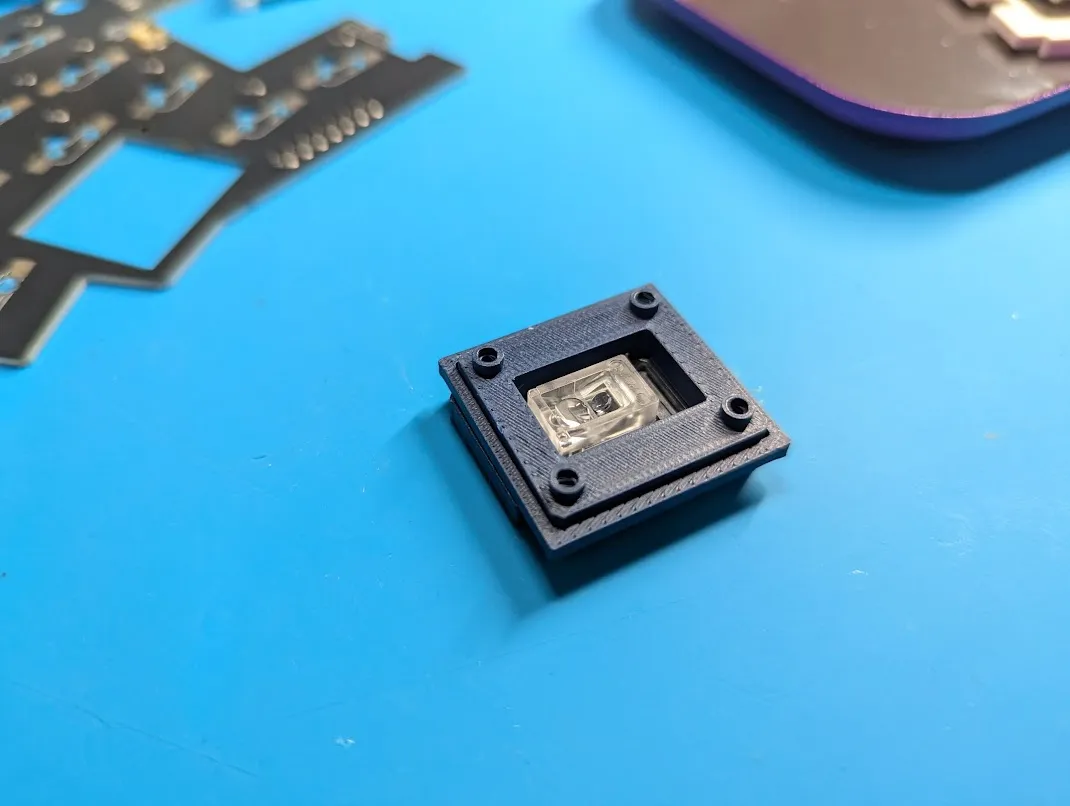

ガスケットを装着する

M2タップとマグネットをMeKaBu同様に取り付けたら組付けられます

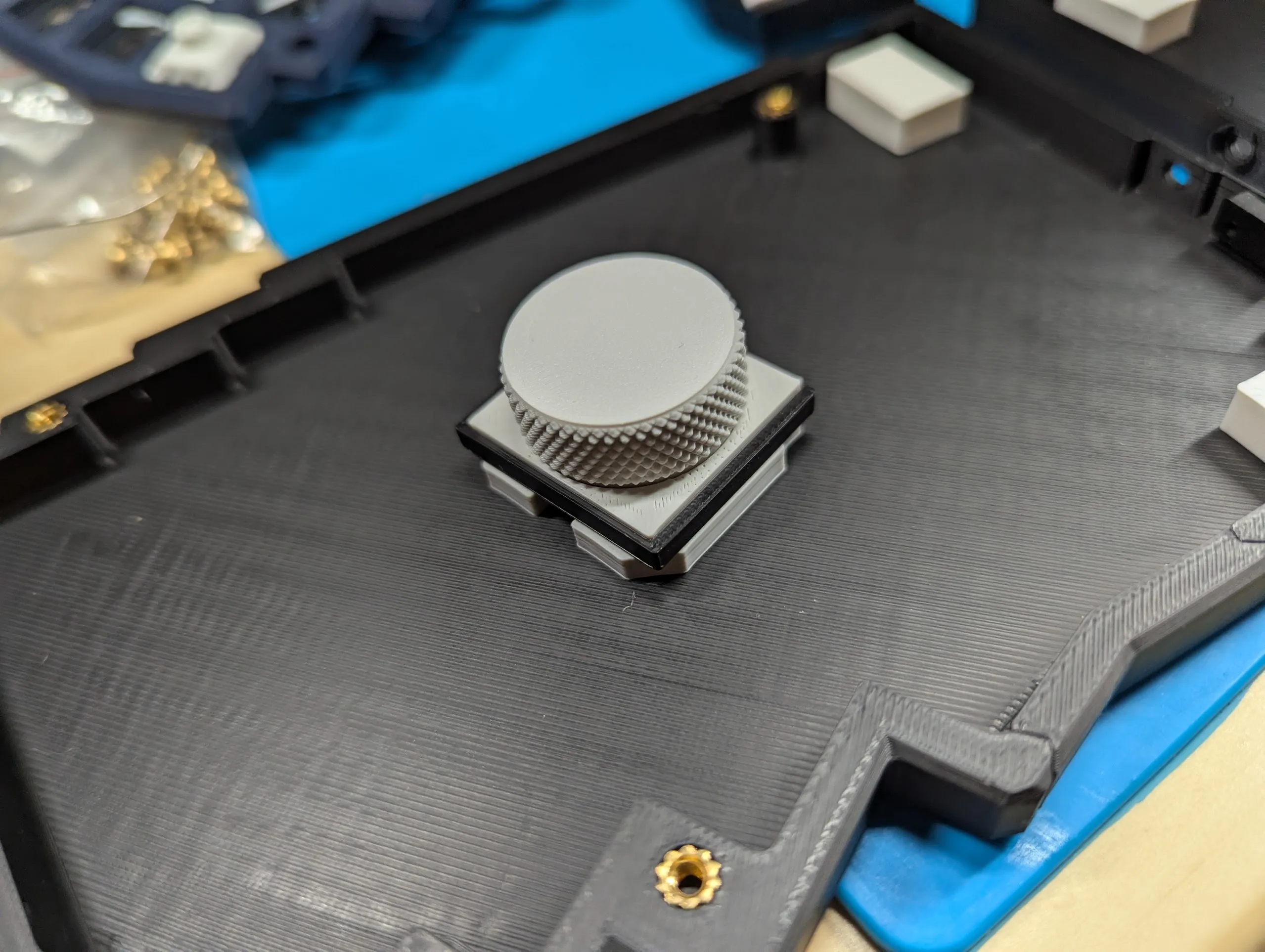

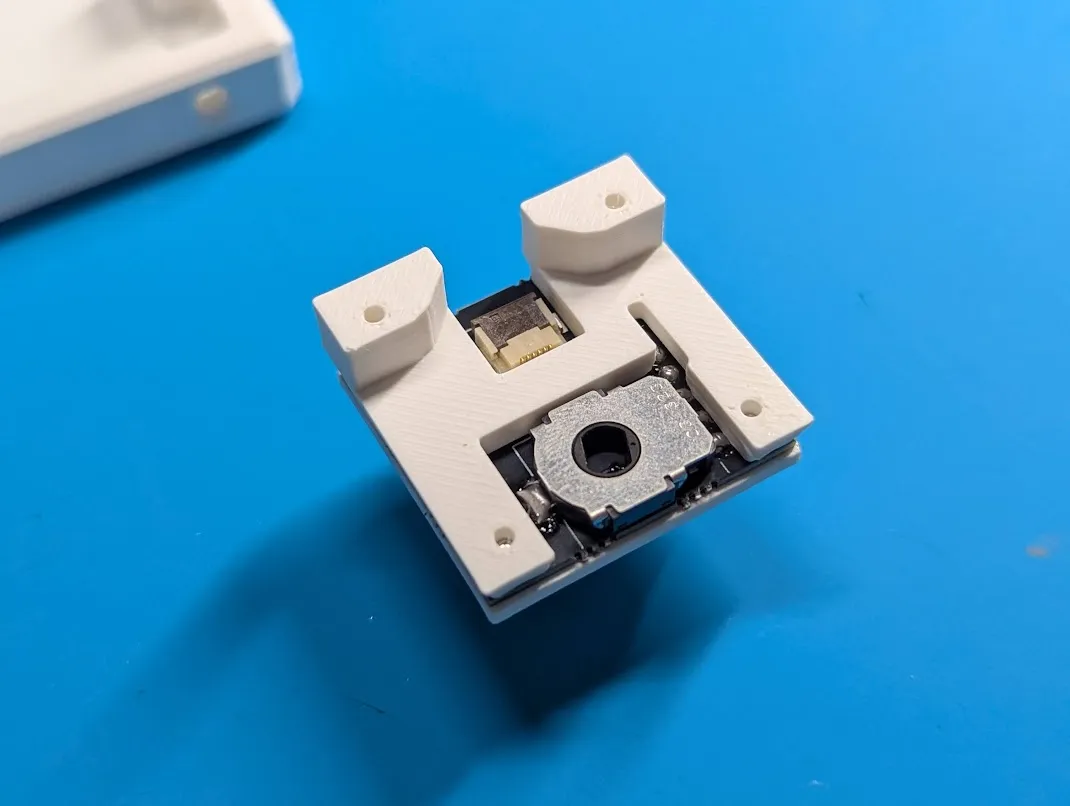

アナログスティック＆エンコーダモジュール

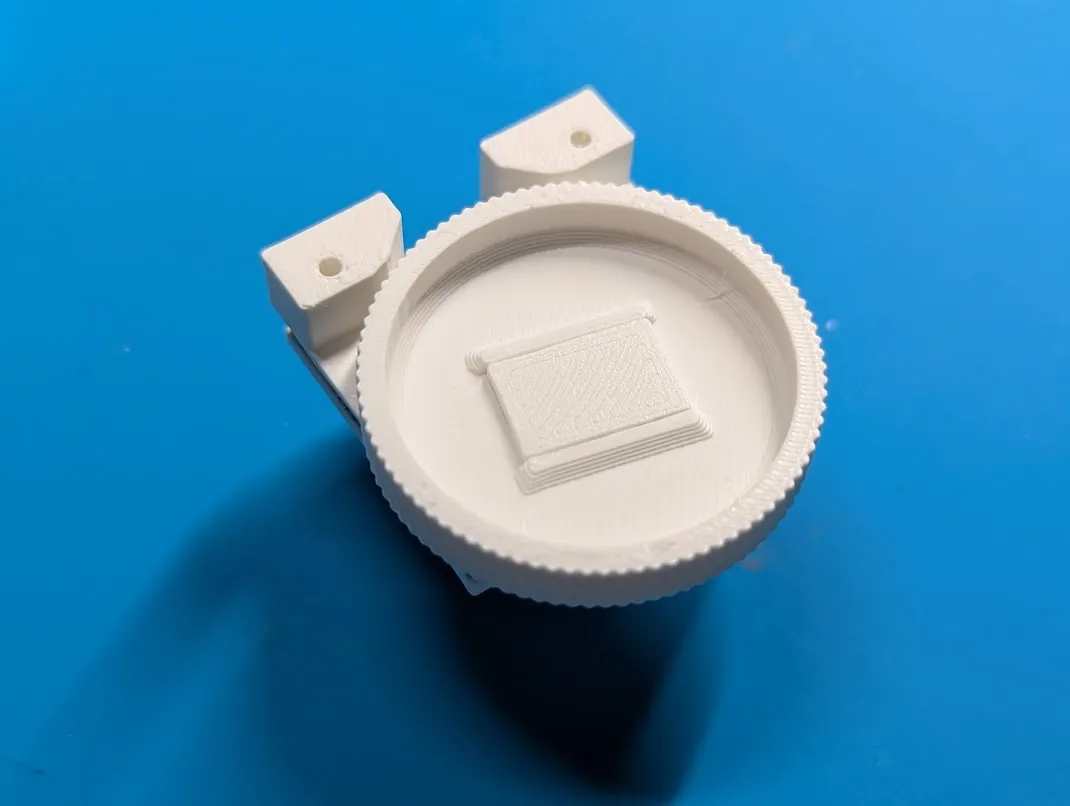

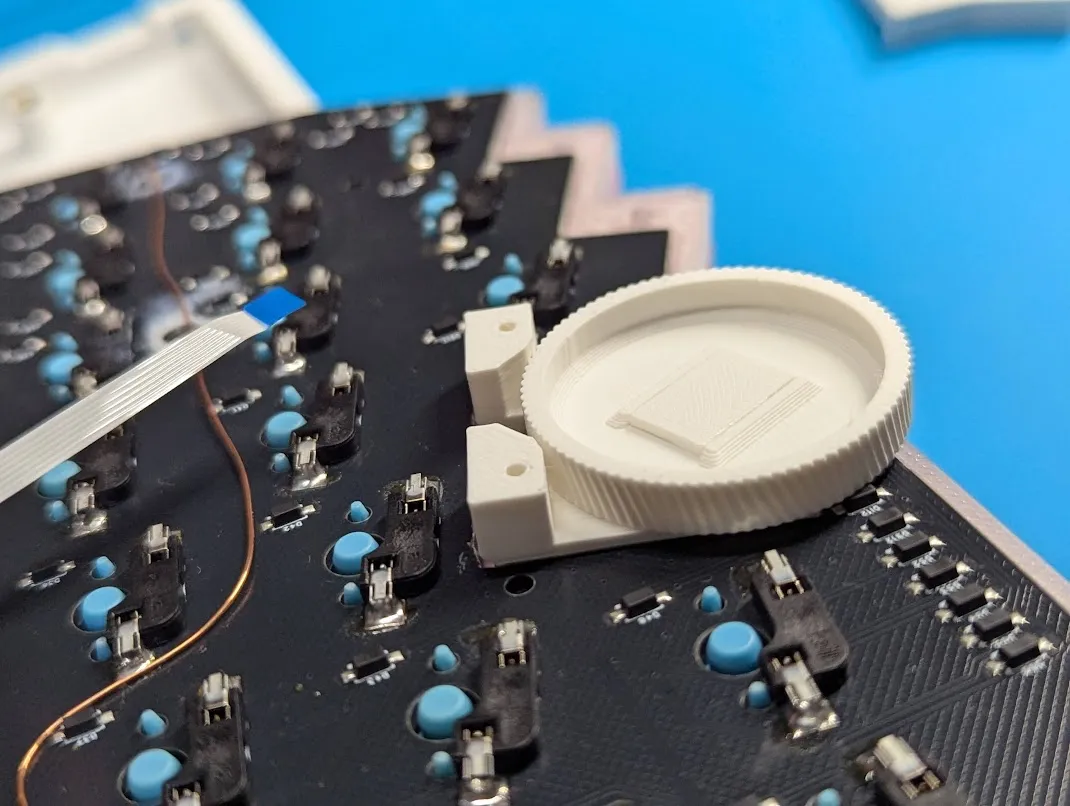

部品を写真の配置に並べ、薄型エンコーダノブとボトムハウジングを確認します。

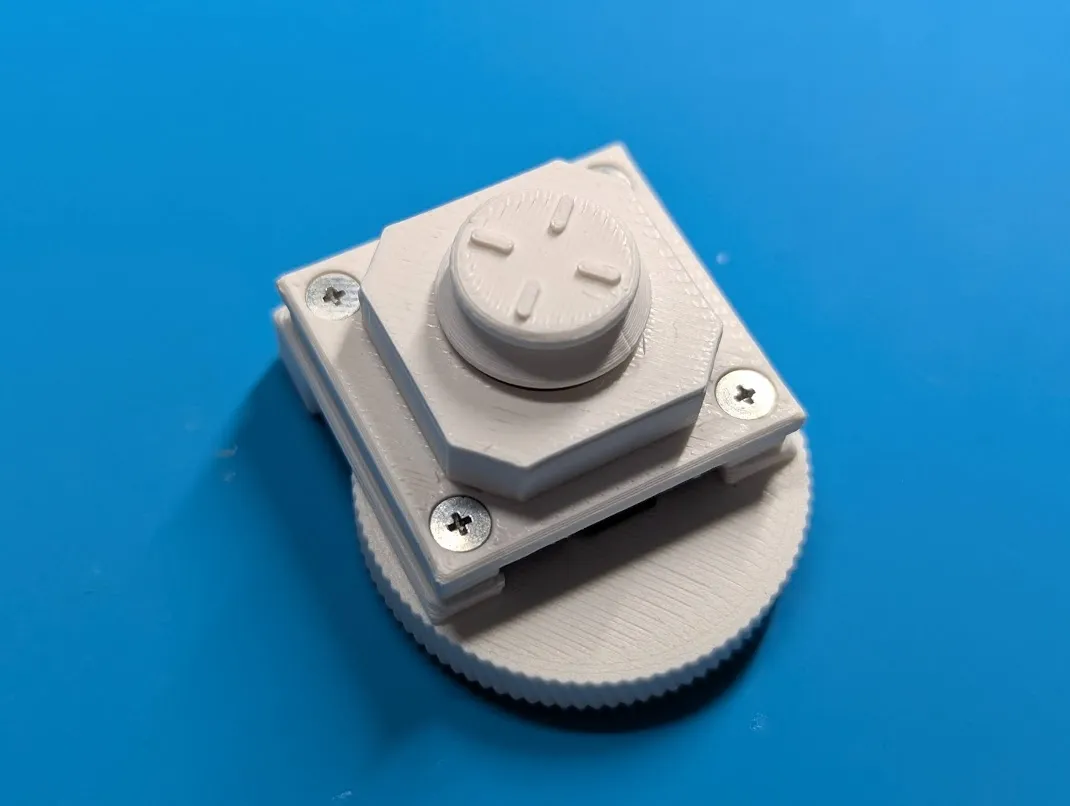

次の写真を参考に、部品の位置を合わせて組み付けます。

組み付け後、部品が傾いたり干渉したりしていないか、次の写真と照合します。

薄型エンコーダノブと軸が外れやすい場合は、仮組みで位置と回転を確認してから接着剤で固定します。可動部に接着剤が入らないようにしてください。

取り付け方向を次の写真で確認します。

MXスイッチを使用する場合はボトムケースに上げ底アダプタをはめ込む

ファームウェアについて

ファームウェアはMeKaBuと共通になります。

キーボード名を変えたい場合は以下ファイルを修正してください。

/boards/shields/MKB/Kconfig.defconfig

#before
config ZMK_KEYBOARD_NAME
    default "MeKaBu"

#after
config ZMK_KEYBOARD_NAME
    default "SparAkasha"
