🥐 CornixLPトラックパッドモジュール 🥐 ビルドガイド

購入前チェック

作業を始める前に

1. 注文したキットの構成と部品表を照合します。実装済みの部品へのはんだ付けは不要です。
2. はんだ付けや配線・FFCケーブルの抜き差しは、USBと電池を外して行います。電源スイッチをOFFにするだけでは作業しないでください。
3. 部品の取り付け面・向き・極性を、基板の印字と各手順の写真で確認します。写真と手元の基板が異なる場合は加工せず、基板の版とキット内容を確認してください。
4. 通電前に、はんだのブリッジ、切り残したリード線、ケーブルの挟み込みがないか確認します。

3台へ書くファイルと手順は、Cornixトラパ ファームウェアガイド（試作版）で確認できます。UF2の一般的な扱いと接続トラブルの切り分けは、ファームウェア取り扱いガイドを参照してください。

🚀 はじめに

このビルドガイドではCornixLPトラックパッドモジュールの組み立て手順を説明します。

📦 部品確認

📥 付属品

🛒 別途用意するもの

🛠️ 必要な工具

🔧 組み立て手順

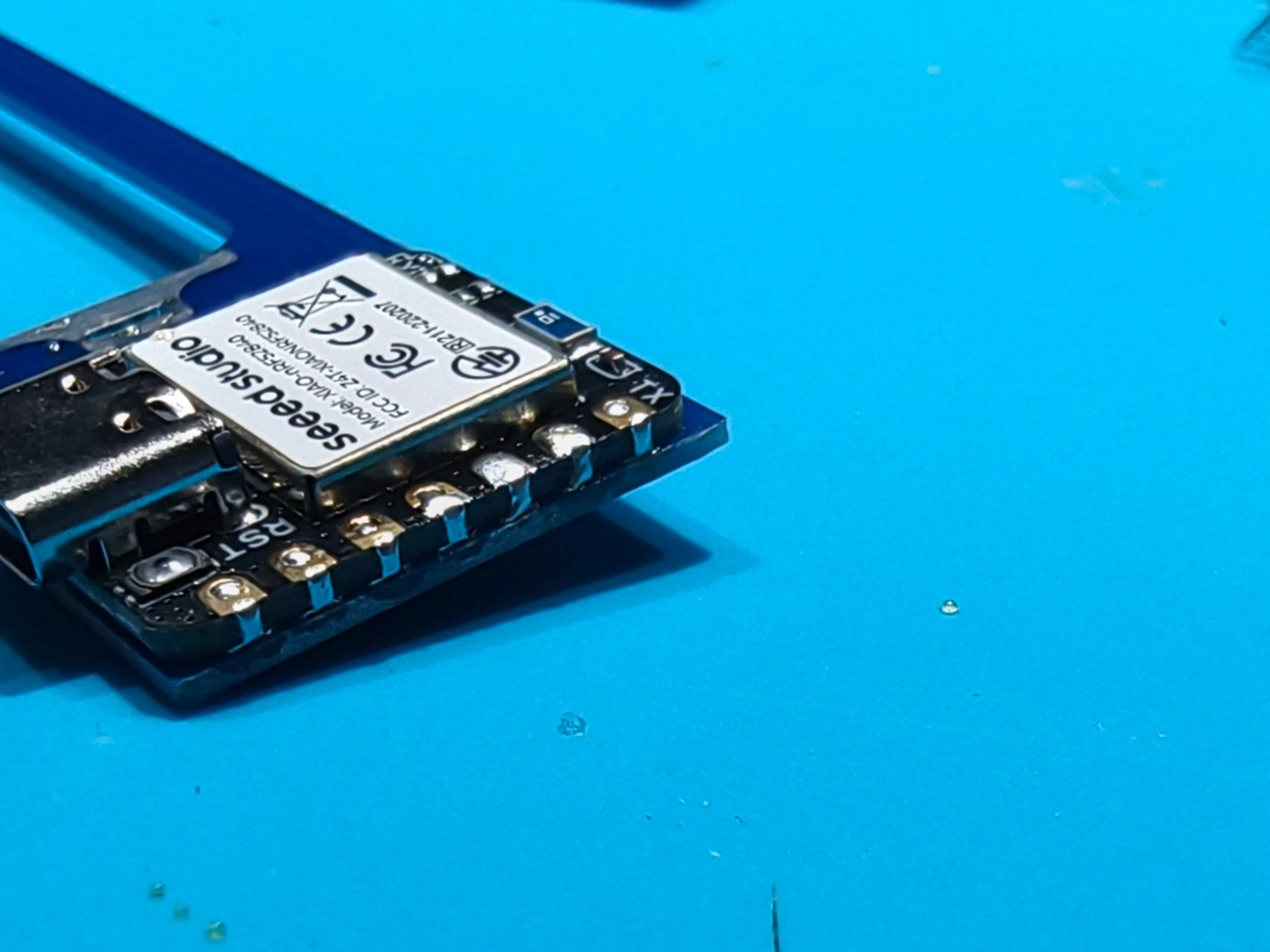

💻 マイコンの実装

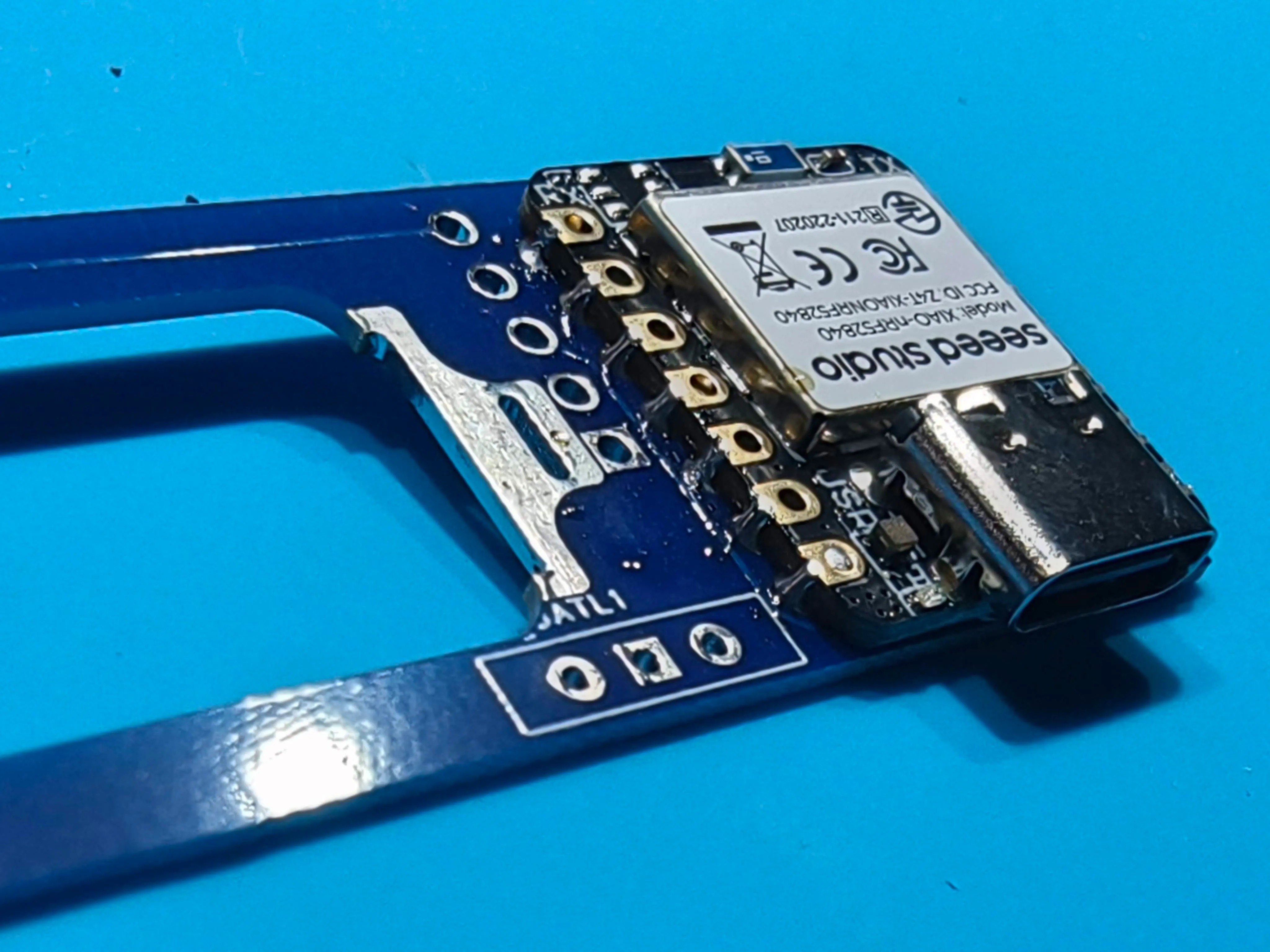

写真の通りにマイコンをはんだ付けする。
外側のスルーホールでは無い側は、側面からはんだを当てて、マイコンのスルーホールにはんだが上がってくることを確認するようにすると良いです。
（スルーホールの上からはんだを流し込むと、パッドとはんだ付けできているかわかりづらいため）

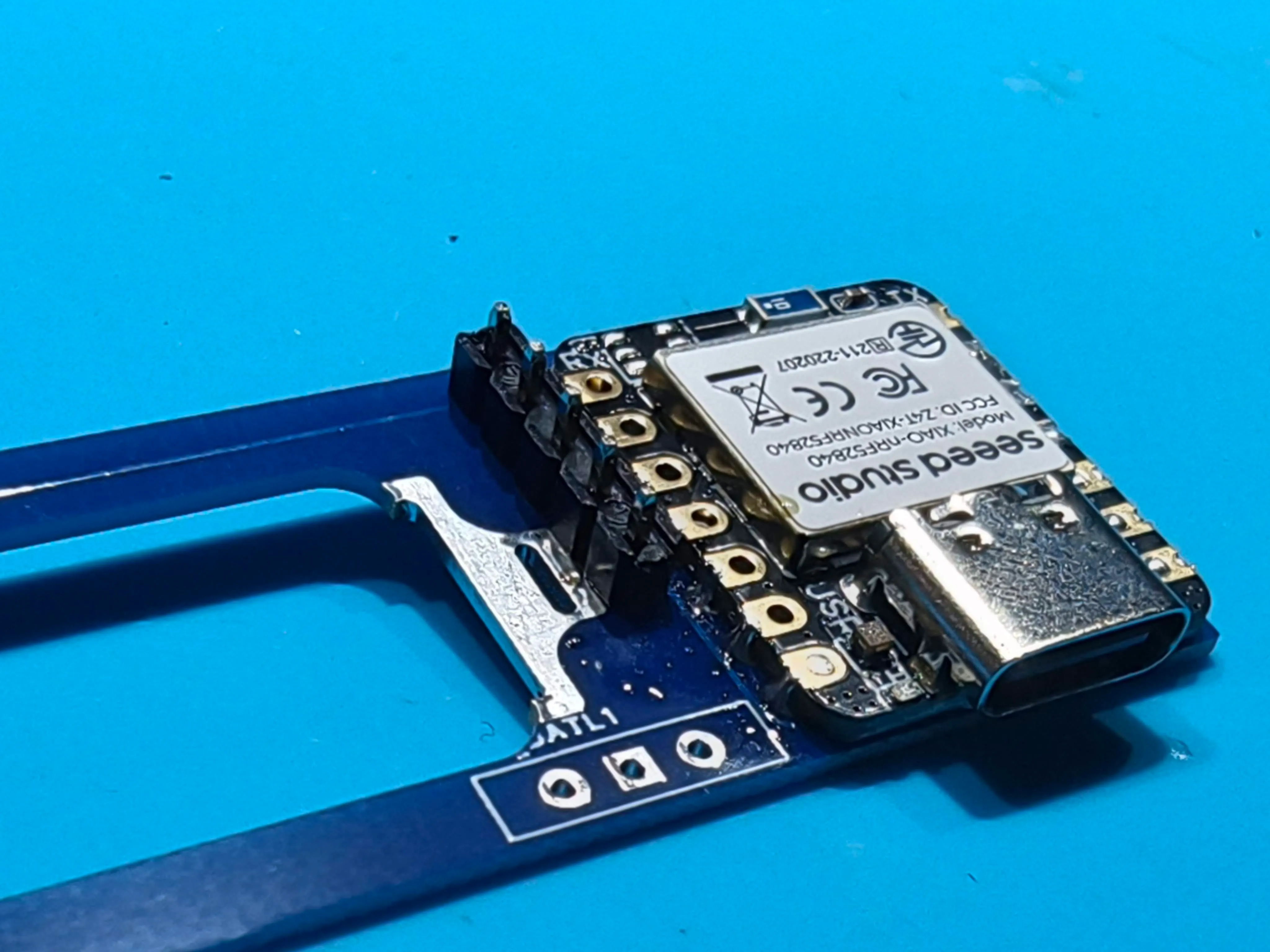

⚡ 昇圧基板の実装

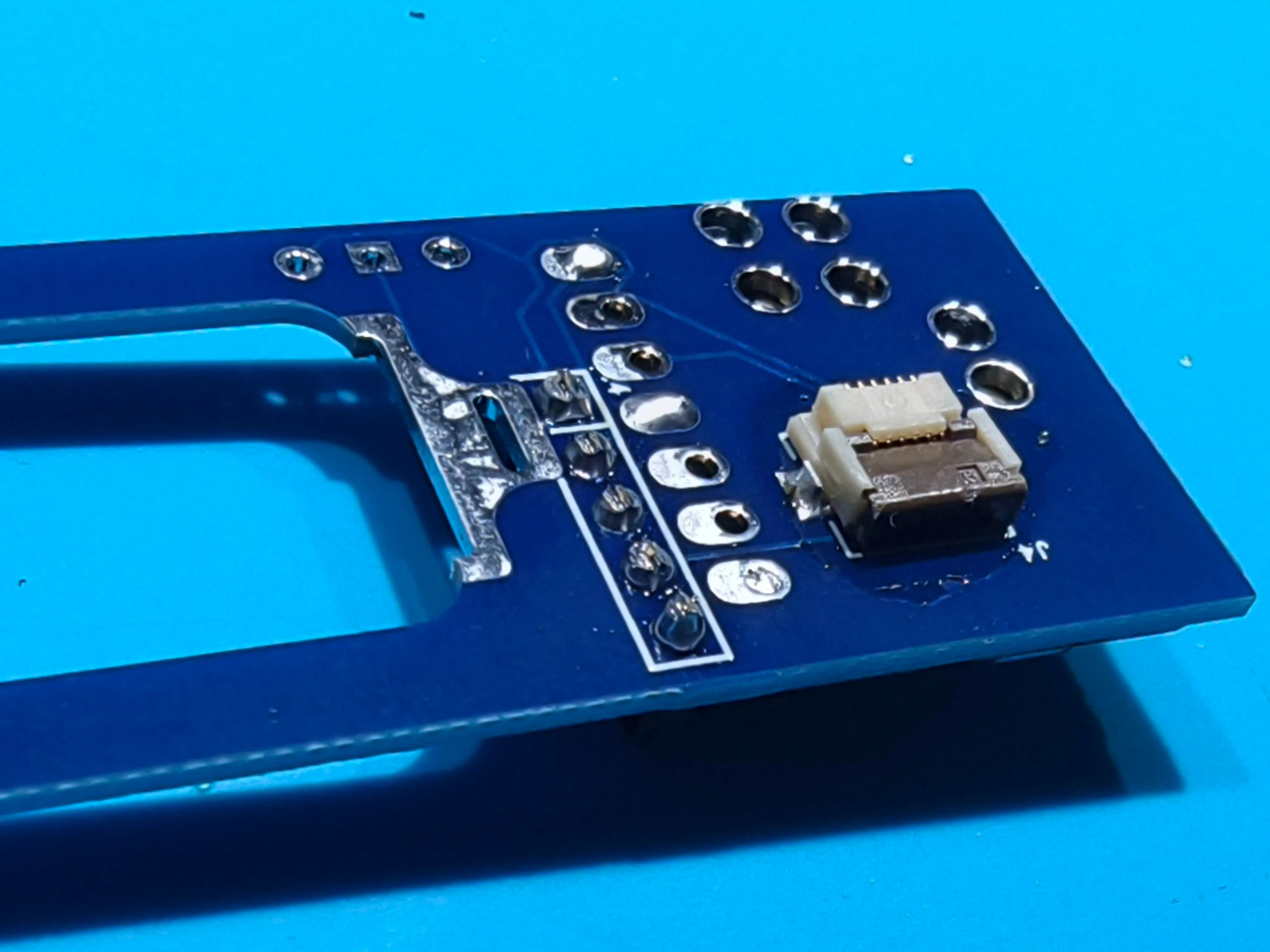

5ピンのピンヘッダーをはんだ付けする。 FFCコネクタの面は余分なピンをカットする。

ピンをカットした後の状態を写真と照合します。

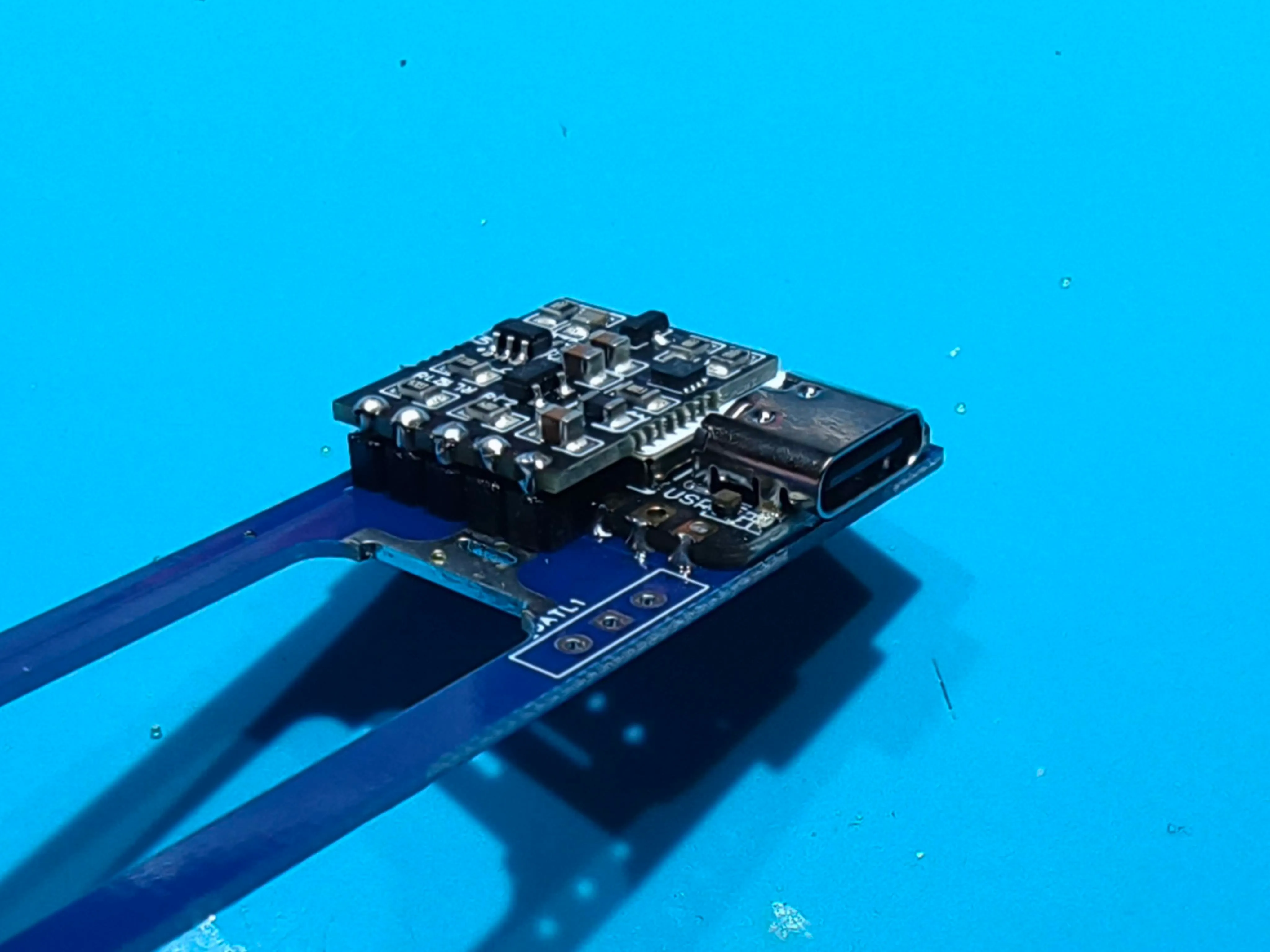

昇圧基板をはんだ付けします。

🔋 電池端子の実装

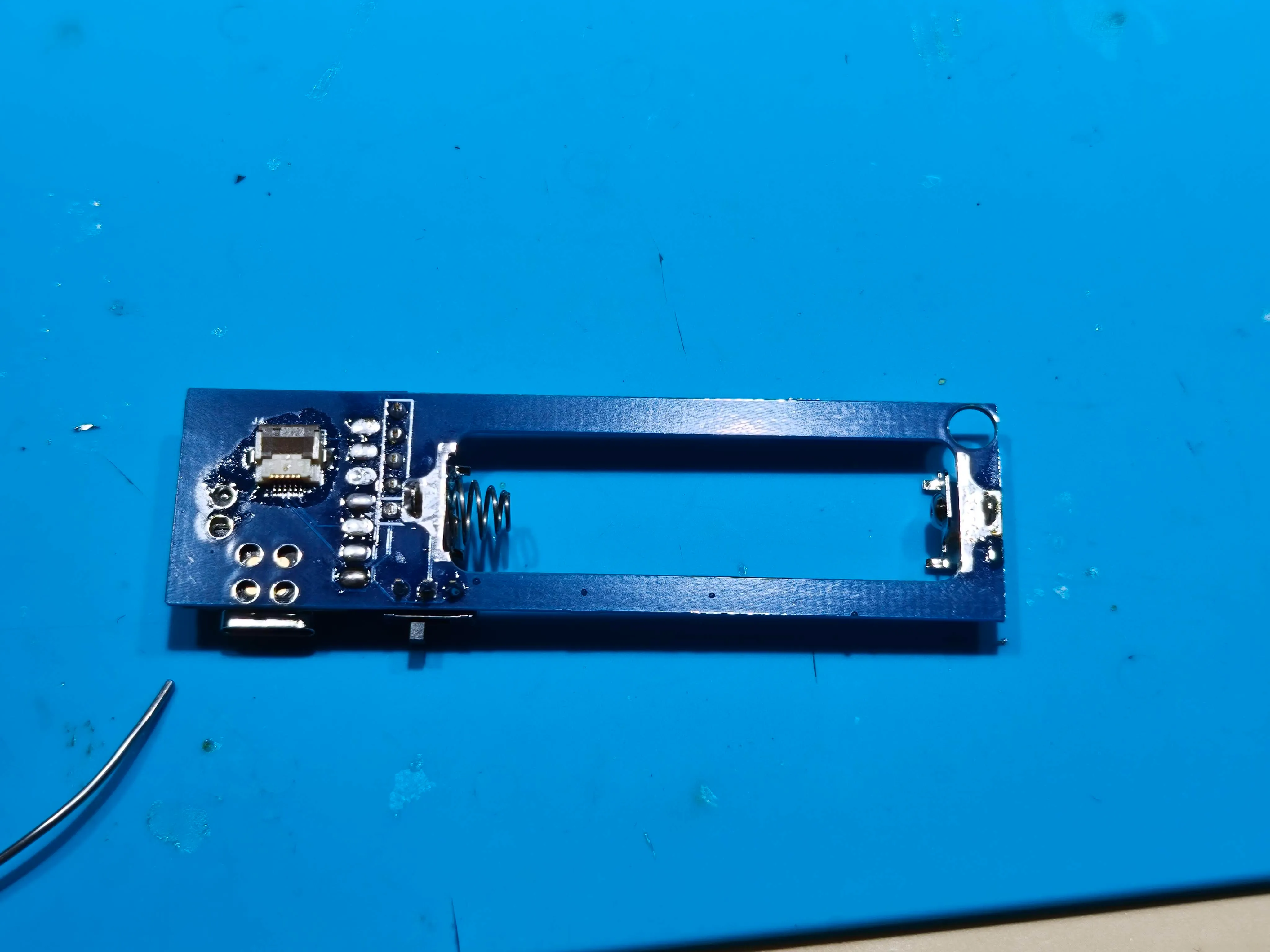

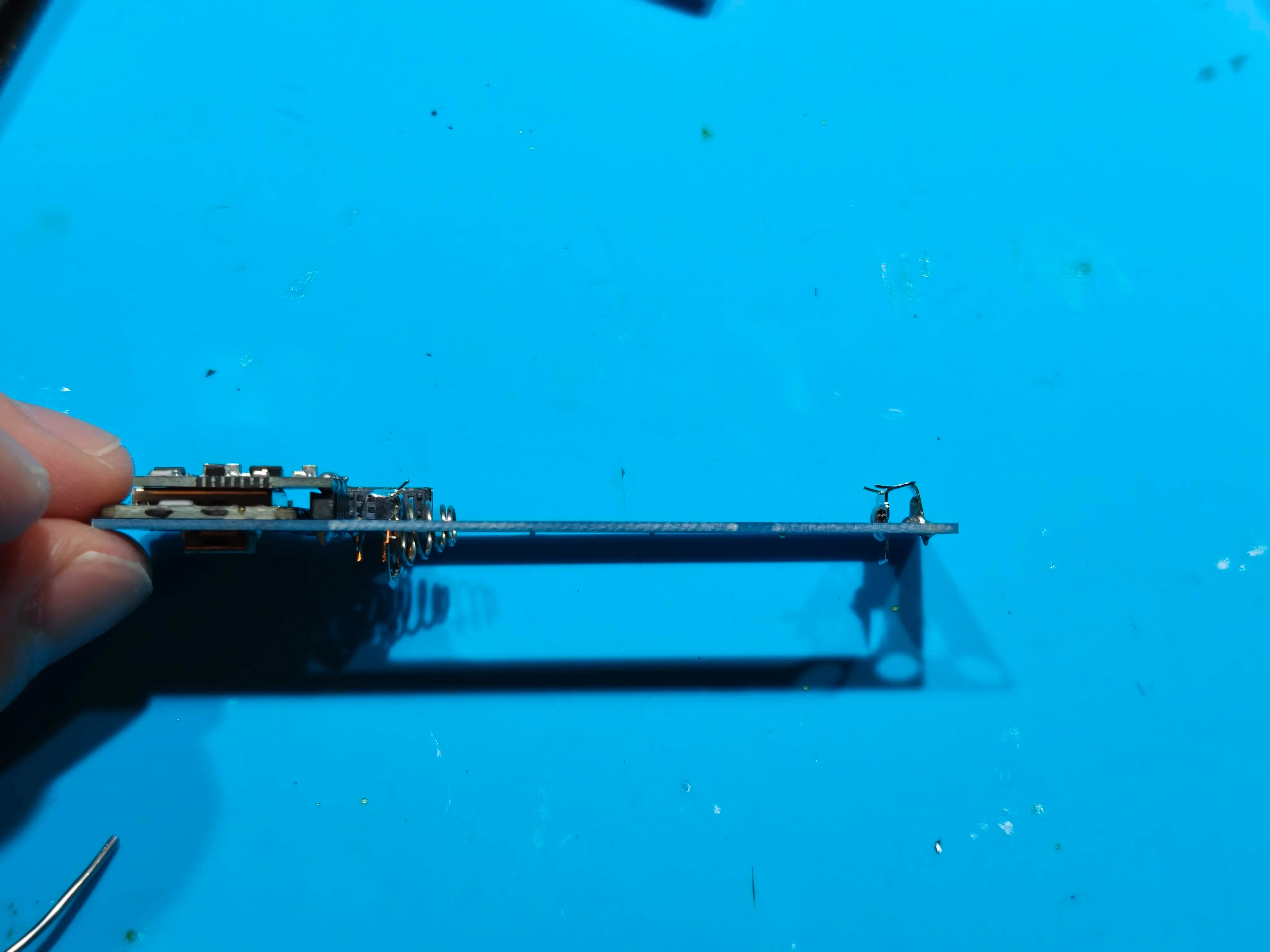

写真の通りに電池端子をはんだ付けする。 電池端子は昇圧基板の高さで固定されるようにする。

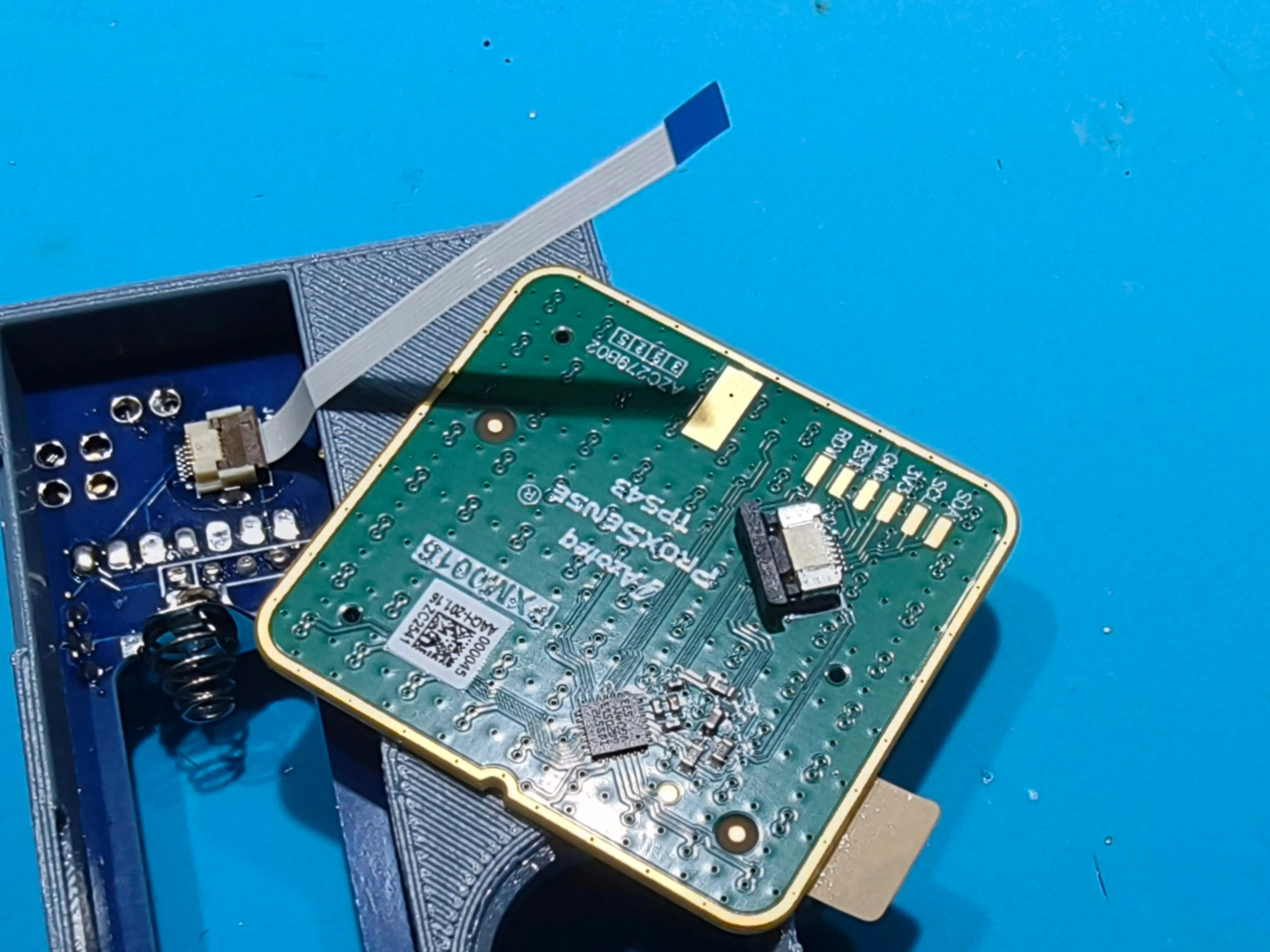

🖱️ トラックパッド基板の接続

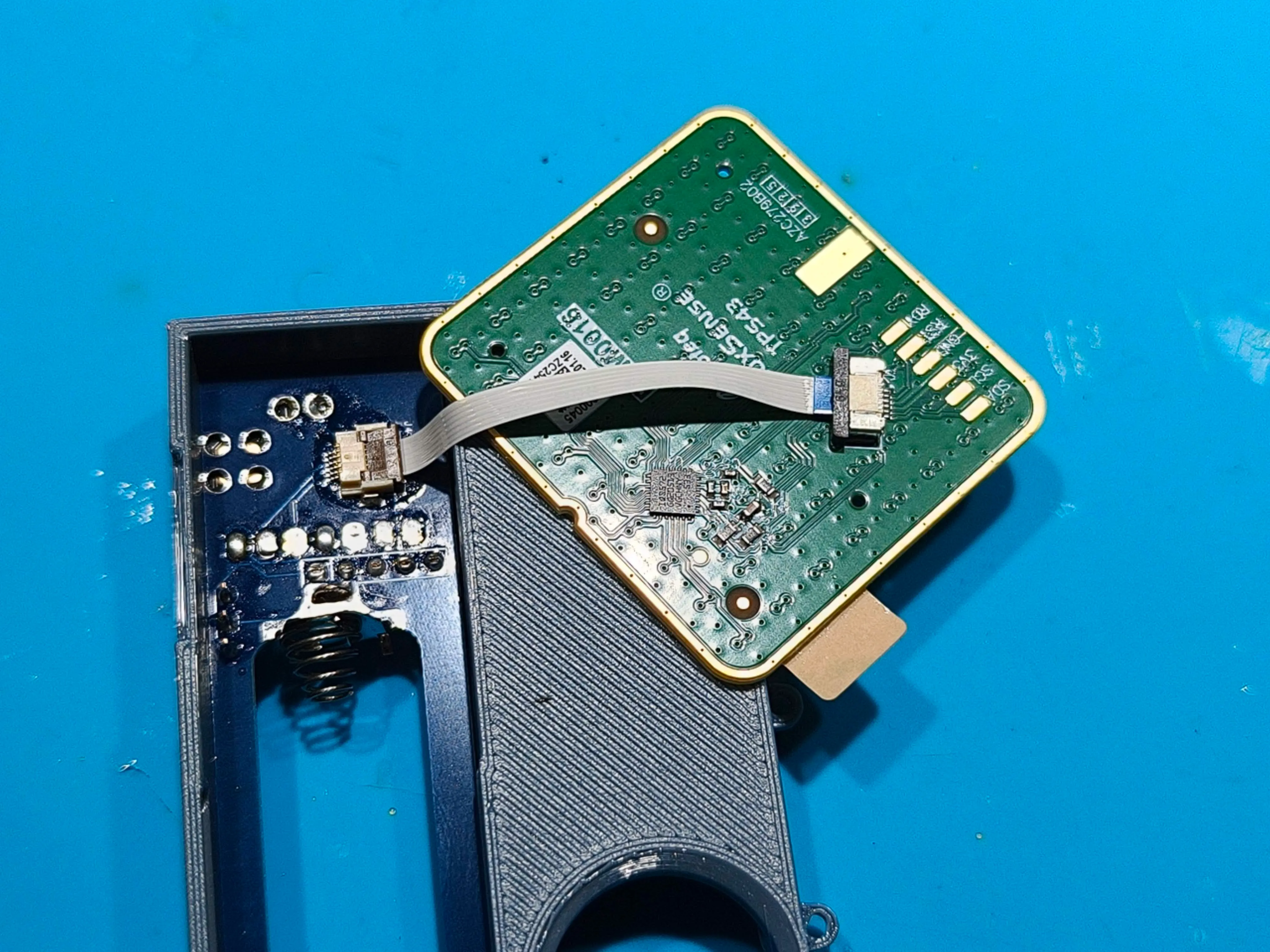

メイン基板とFFCケーブルで接続する。 トラックパッド基板側のFFCコネクタはスライドして開放、押し込んで固定する。

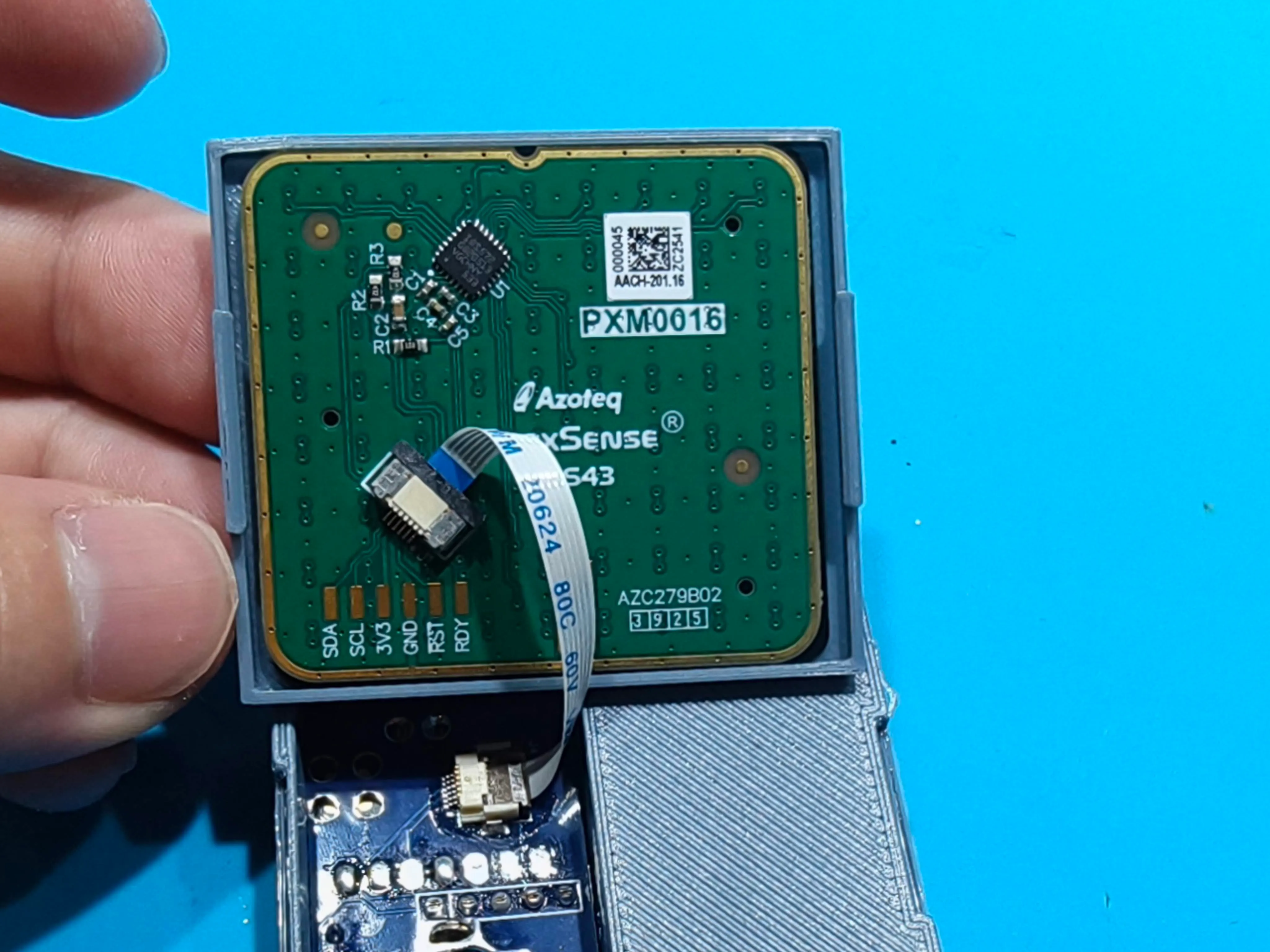

🖱️ ケースへの組み込み

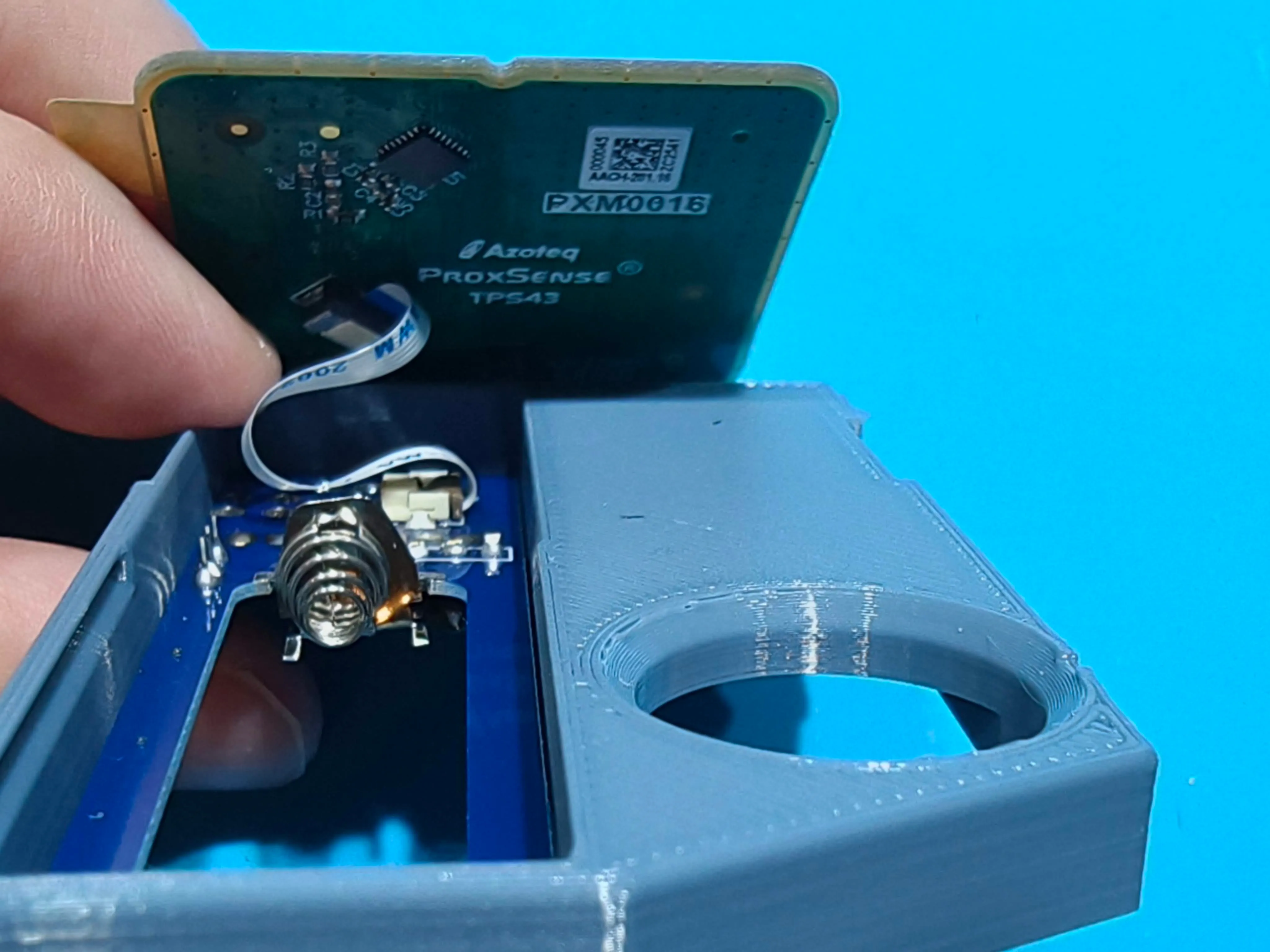

FFCケーブルは折り目が付かないように収める。

トラックパッドカバーにはめ込む。

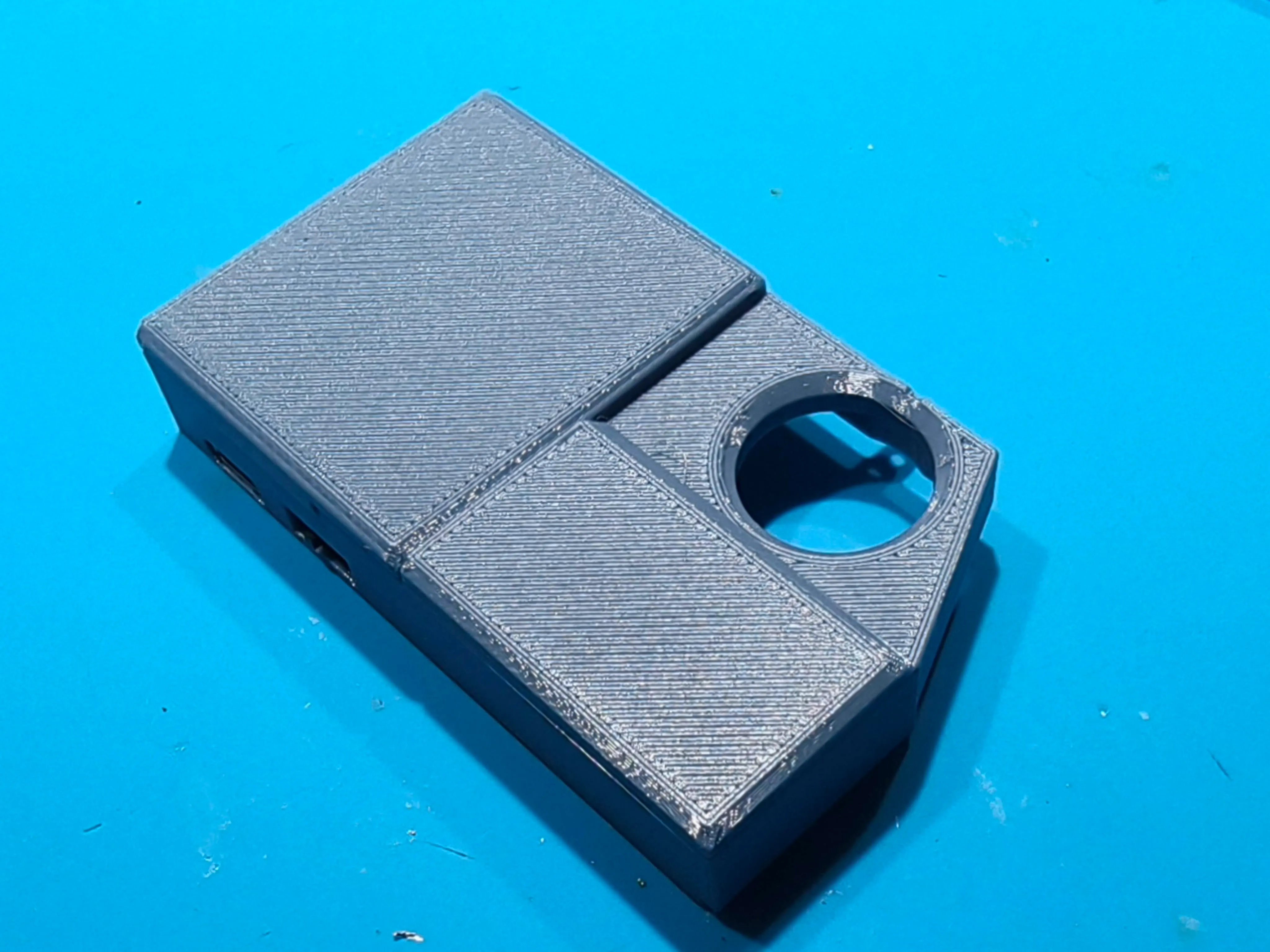

メインハウジングにトップカバーと一緒に上からはめ込んで取り付ける。

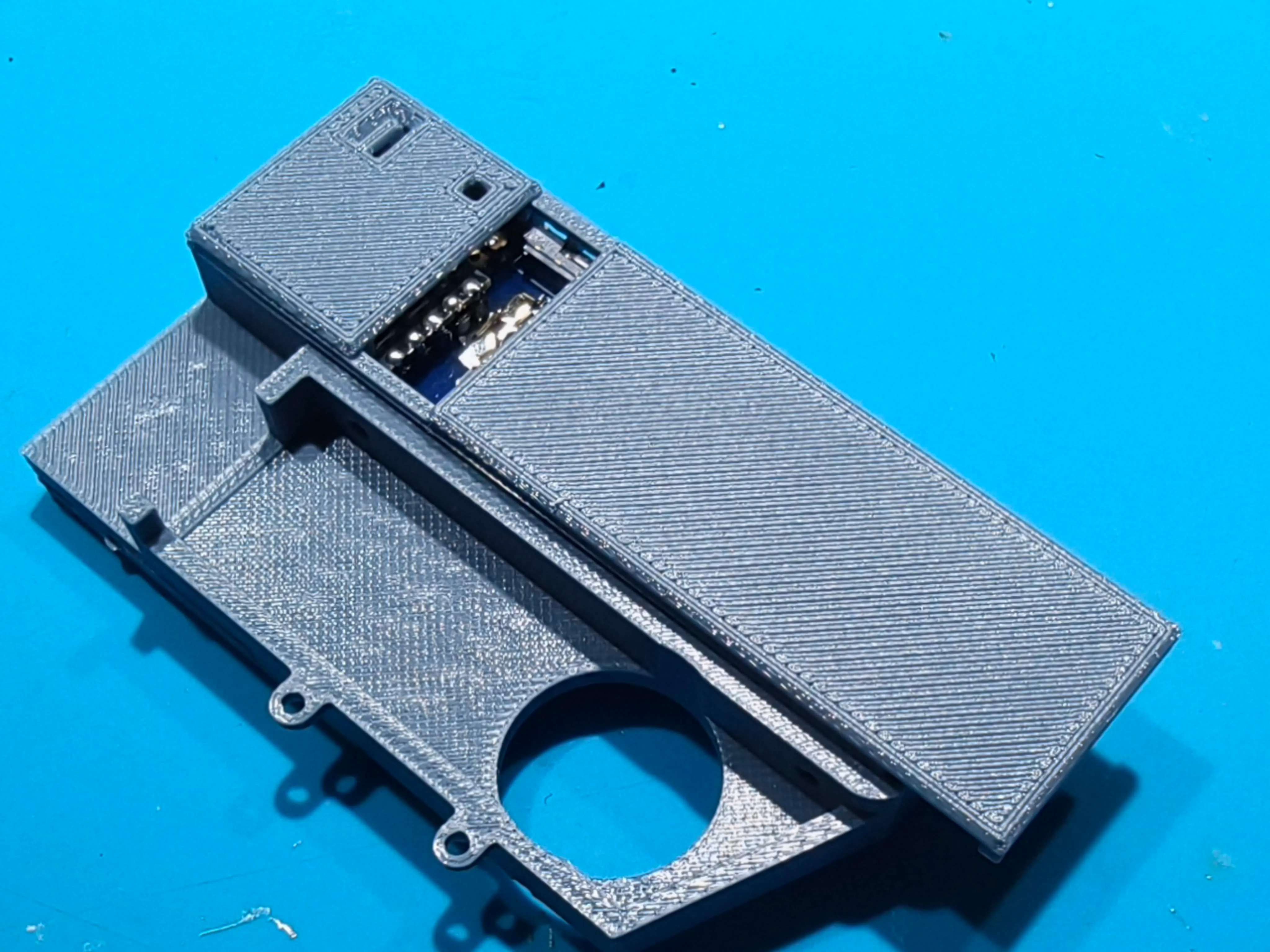

マイコンカバーとバッテリーカバーを取り付ける。バッテリーカバーはスライドして取り付ける。

🔋 バッテリーについて

マイコン側が電池のマイナス端子（平たい方）です。
電源スイッチは左側（マイコン寄り）がOFFです。

🍦 ファームウェアについて

以下は、Azoteq TPS43を搭載したCornixTPと、左右Cornixを組み合わせる構成の手順です。2026年8月30日に、公開設定 578c9f1を確認しています。別のトラックパッドや異なる基板のキットでは、販売時の対応案内を先に確認してください。

1. 3台の役割と必要なファイル

CornixTPがCentral（親機）、左右CornixがPeripheral（子機）になります。PCに接続するのは親機です。左右の入力も親機を経由してPCへ送られます。

Cornix 左（子機） ──無線──┐
                        ├─ CornixTP（親機） ──USBまたはBluetooth── PC
Cornix 右（子機） ──無線──┘

現行構成は3台ともUF2を書き込みます。ただし、ファイルは3台で別々です。 左右の基板をケーブルで親機につなぐ必要はありません。書き込み時のみ、それぞれをPCへUSB接続します。

左Cornixを親機にする従来構成の cornix_left と、今回使う左子機の cornix_ph_left は異なります。既存のCornixを流用する場合も、上の3台分を用意してください。

中央機器用の別構成ファイルが同じリポジトリに入っていても、CornixTPには書き込みません。また、名前に bond_reset や settings_reset があるファイルは復旧用です。最初は上の production 3ファイルを使います。

2. ファームウェアをダウンロードする

購入時に指定された配布版がある場合は、その版を使用してください。GitHub Actionsから取得する場合は次の手順です。

1. GitHubにログインし、Build ZMK firmwareの実行一覧を開きます。
2. 使用する版の、成功した実行結果を開きます。3台分を同じ実行結果から取得し、更新日や構成の違うファイルを混ぜないでください。
3. 実行結果の Artifacts から、まとめた成果物 firmware-zmk-keyboard-cornix-main をダウンロードします。別ブランチの実行では末尾が異なります。
4. まとめた成果物がない場合は、artifact-cornix_tps43_production、artifact-cornix_left_production、artifact-cornix_right_production の3つをダウンロードします。
5. ZIPを展開し、上の表にある3つの .uf2 を取り出します。エクスプローラーなどで拡張子を表示し、ファイル名を照合してください。

確認した実行結果には、この成果物名が存在します。ただし、Actionsの成果物は保存期限があるため、期限切れの場合は配布元へ再配布を確認してください。失敗した実行結果では、まとめたZIPがあっても必要な3ファイルがそろわない場合があります。

Code → Download ZIP はソースコードのダウンロードで、書き込み用UF2とは異なります。通常の書き込みに、リポジトリのクローンや開発環境の構築は不要です。

3. 書き込み前の準備

• データ通信に対応するUSBケーブルとPCを用意します。充電専用ケーブルでは書き込めません。
• 現在のキーマップや接続設定を変更している場合は、元の設定と、戻すときに使うファームウェアの入手先を控えます。通常更新でも、異なるファームウェア間で設定を引き継げるとは限りません。
• キーボードを1台ずつ接続し、今つないだものが「TP・左・右」のどれか確認します。複数の書き込み用ドライブを同時に表示させないと、取り違えを防げます。
• USBや電池を接続する前に、組立時の極性、短絡、FFCケーブルの挟み込みを確認します。配線のやり直しは、USBと電池を外して行ってください。

通常の書き込みでSoftDeviceやブートローダーを書き換える必要はありません。 現行Cornixのボード定義はno-SD配置です。リポジトリの古い復旧説明にある s140_6.1.1_restore_no_mbr.uf2 やブートローダー用HEXを、事前準備として書き込まないでください。旧版からの移行で起動しない場合は、使用したファイル名と基板の情報を配布元へ確認します。

4. CornixTPの親機に書き込む

1. CornixTPのXIAOをUSBケーブルでPCへ接続します。
2. XIAOのRESETボタンを素早く2回押し、書き込み用USBドライブが表示されることを確認します。ケースがボタンを覆っている場合は、無理に工具を差し込まず、USBと電池を外してからカバーを外してアクセスします。
3. 表示されたドライブへ cornix_tps43_production.uf2 だけをコピーします。ZIPのままコピーしないでください。
4. コピーと自動再起動が終わるまで待ちます。書き込み中にUSBケーブルを抜かないでください。

再起動でドライブが消えることはありますが、それだけで成功とは判断しません。左右への書き込みを終えてから、手順6で入力を確認します。

5. 左右Cornixに書き込む

1. 親機のUSBケーブルを外し、左CornixをPCへUSB接続します。
2. 左CornixのRESETボタンを素早く2回押します。表示された書き込み用ドライブへ cornix_left_production.uf2 をコピーし、再起動を待ちます。
3. 左CornixのUSBケーブルを外し、右CornixをPCへUSB接続します。
4. 右CornixのRESETボタンを素早く2回押します。表示された書き込み用ドライブへ cornix_right_production.uf2 をコピーし、再起動を待ちます。

RESETボタンの位置は手元のCornix本体の案内で確認してください。ドライブが出ない場合は下の対処表へ進み、XIAO用のファイルを左右へ代用しないでください。

左右は子機として動くため、左や右をUSB接続しただけでPCへキー入力できなくても、書き込み失敗とは限りません。 次の親機経由の確認を行います。

6. 初回接続と動作確認

まずUSB接続で親機と左右の動作を確認し、その後Bluetoothを確認すると、問題を切り分けやすくなります。

1. 3台への書き込み後、CornixTPと左右Cornixの電源を入れ直します。親機は1台だけ使用し、左右は電池などで給電します。
2. CornixTPをPCへUSB接続します。既定の出力先ではUSBが優先されます。出力先を変更済みの場合はUSBを選択してください。
3. テキストエディターを開き、左のキー、右のキーをそれぞれ押します。入力が来ることと、意図したキーに対応することを確認します。
4. トラックパッドでポインターを動かし、使用するキーマップのクリック・スクロール操作を確認します。エンコーダ搭載時は左右の回転・押し込みも確認します。
5. 無線で使う場合はCornixTPにも電池で給電し、PCとのUSB接続を外します。PCのBluetooth設定から親機をペアリングします。既定の名前は Cornix TPS43 です。カスタム版では名前が異なる場合があります。
6. Bluetooth接続でも左右の入力とポインターを確認します。PCへ左右Cornixを個別にペアリングする必要はありません。

現行ファームウェアでは、親機の内蔵RGB LEDは起動時に電池状態・接続状態を表示し、その後は省電力のため消灯します。消灯しているだけでは異常ではありません。 接続表示ではシアンがUSB接続、青がBLE接続済み、黄がBLE広告中、赤が未接続ですが、起動直後の電池表示にも色を使うため、最終的には入力で判断してください。

7. キーマップやトラックパッドを調整する

通常版 cornix_tps43_production はDYA Studioに対応しています。初回の入力確認を済ませてから、キーマップやトラックパッド設定を調整してください。

CornixTPの親機をUSB接続し、DYA StudioでStudio用シリアルポートを選びます。ZMKログ用ポートも表示される場合がありますが、別のポートです。左右Cornixを直接接続するのではなく、親機を通じて編集・診断します。

8. 動かないときの確認

9. 接続情報をリセットして復旧する

まず通常の電源・ファイル・接続先を確認してください。通常更新で毎回リセットする必要はありません。復旧する場合は、同じ配布版の復旧用UF2と通常用UF2を先にそろえ、変更した設定を控えてから進めます。

親機のホスト接続を直す場合：

1. CornixTPへ cornix_tps43_host_bond_reset.uf2 を、手順4と同じ方法で書き込みます。
2. 通常起動してから少なくとも3秒を超えて待ちます。確認した実装では起動の3秒後に消去処理が始まるため、すぐに電源を切らず、余裕を持って待ってください。
3. 再びRESETを2回押して、cornix_tps43_production.uf2 を書き戻します。
4. PC側の古い Cornix TPS43 登録も削除し、手順6に沿って再ペアリングします。他のPCやスマートフォンの登録も消えるため、それぞれ再ペアリングが必要です。

子機の接続を直す場合：

1. 問題がある側へ対応する cornix_left_bond_reset.uf2 または cornix_right_bond_reset.uf2 を書き込み、通常起動して設定消去が行われるまで待ちます。
2. その側へ、対応する cornix_left_production.uf2 または cornix_right_production.uf2 を書き戻します。
3. 親機と左右の電源を入れ直し、親機経由で入力を確認します。

復旧用のまま常用しないでください。 親機の host_bond_reset は起動ごとにホスト接続情報を消し、左右の bond_reset も現行設定では起動ごとに保存設定を消します。名前に「一度だけ」を想起させる表現があっても、消去後は通常版へ戻してください。

10. 復旧してもつながらない場合のみ全設定を消去する

全設定リセットでは、接続情報に加えてキーマップなどの保存設定も失われる可能性があります。必要な設定を控え、3台分の通常版を用意してから行います。

1. 3台それぞれに、表の対応する全設定リセット用UF2を書き込み、起動して消去処理が行われるまで待ちます。まず3台とも消去を済ませます。
2. 3台それぞれへ、表の通常版UF2を書き戻します。
3. PC側の古い登録を削除し、3台の電源を入れ直して、手順6のUSB確認・Bluetoothペアリングをやり直します。

全設定リセット用ファームウェアでは、通常のキー入力やDYA Studio接続はできません。ドライブ名が似ていても、XIAO用リセットUF2を左右Cornixへ流用しないでください。

改善しない場合は、基板・TPS43の型番、3台それぞれに書いたファイル名、Actionsの実行URL、USBとBluetoothのどちらで何が動いたかを添えて問い合わせてください。

確認資料

• ファイルの対応表・初回接続・LED・DYA Studioの説明
• 通常版・復旧版のビルド定義
• 親機のホスト接続情報の消去処理
• 左右の復旧版が起動時に設定を消去する設定
• UF2の共通手順と一般的なトラブル対処
