🌞 GeaconSolstice 🌛 ビルドガイド

🚀 はじめに

Section titled “🚀 はじめに”

このビルドガイドではGeaconSolsticeの組み立て手順を説明します。組み立ては約1-2時間程度で完了します。

📋 目次

Section titled “📋 目次”
  1. 部品の確認
  2. 組み立て手順
  3. ファームウェアの書き込み
  4. キーボードの使い方

📦 部品確認

Section titled “📦 部品確認”

📥 付属品

Section titled “📥 付属品”
名前数備考
メインPCB（右）x1
メインPCB（左）x1
Seeed Studio XIAO nRF52840x2メインPCBに取付済み
PMW3610用PCBx1メインPCBに取付済み
L字ピンヘッダーx1メインPCBに取付済み
バッテリー用ケーブルx2※無線化する場合のみ必要
スイッチプレート（右）x1
スイッチプレート（左）x1
ケース（右）x1
ケース（左）x1
ガスケット（右）x1MXのみ必要
ガスケット（左）x1MXのみ必要
リセットスイッチボタンx2
トラックボールケースx1
2mmセラミックボールx3トラックボールケースに圧入済み
OLEDx1メインPCBに取付済み
アナログスティックx1
M3x5mmネジx2
M3x6mmネジx11

🛒 別途用意するもの

Section titled “🛒 別途用意するもの”
名前数備考
34mmボールx1
Cherry MX/Choc V2キースイッチx63～64JIS配列の場合x64
Cherry MXキーソケットx63～64JIS配列の場合x64
PCBマウントスタビライザーx2～3Cherry MXの場合のみ、JIS配列の場合x2
キーキャップ
3.7V電池（Lipoバッテリー502030想定）x2※無線化する場合のみ
両面テープx2バッテリー固定用

🛠️ 必要な工具

Section titled “🛠️ 必要な工具”
工具名用途備考
はんだごてはんだ付け作業温度調節機能付きを推奨
はんだ各種実装Pb含有はんだ 0.8mm程度
ニッパーリード線カット用
精密ドライバーネジ止め用M2、M3用
ピンセット部品の取り扱い用

🔧 組み立て手順

Section titled “🔧 組み立て手順”

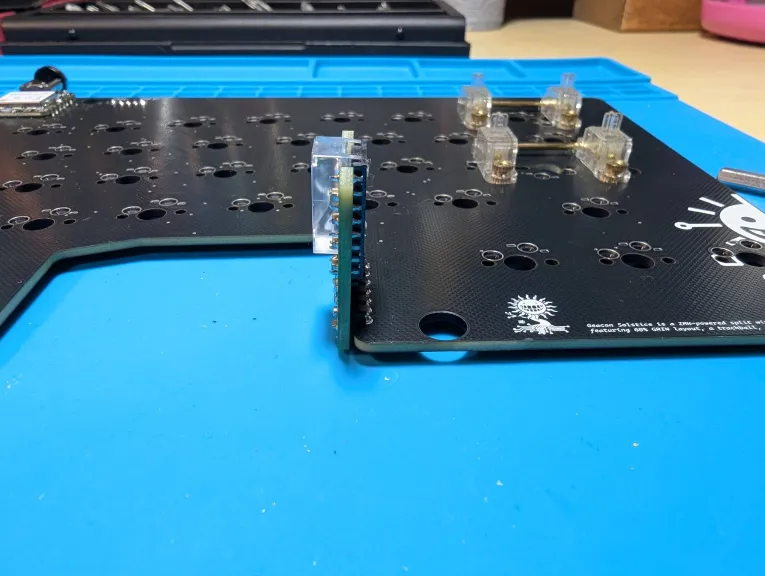

⚡ スイッチソケット、スタビライザーの実装

Section titled “⚡ スイッチソケット、スタビライザーの実装”

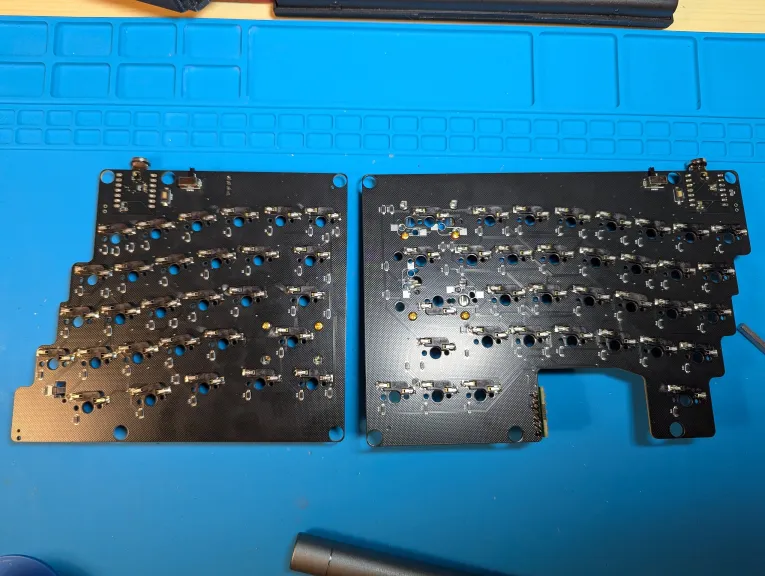

  1. PCBの印刷された向きに注意してソケットを置く
  2. ソケットをはんだ付けする
  3. はんだ付けが確実にされているか確認する

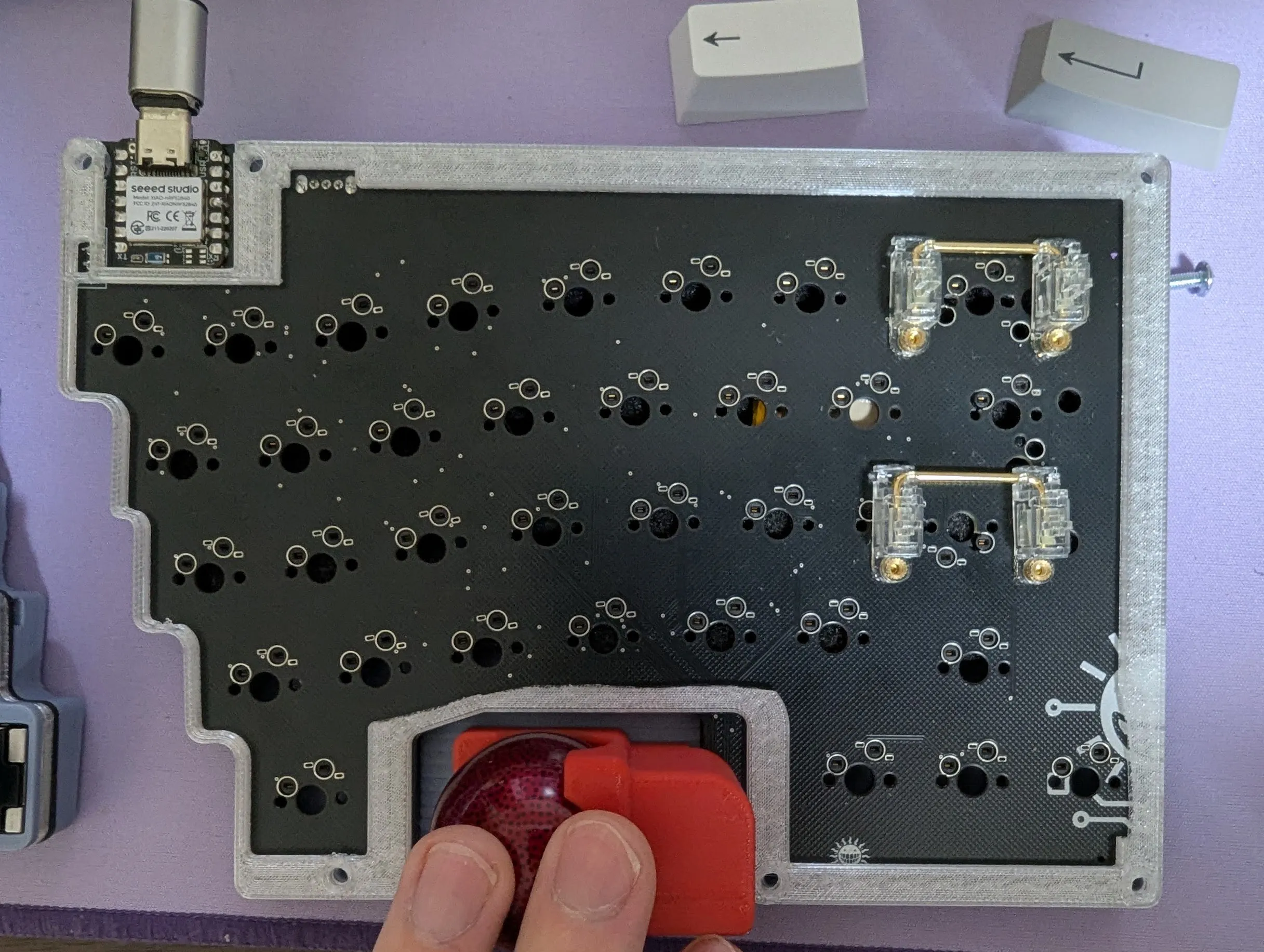

  4. スタビライザーを取り付ける
    alt text
    alt text

📺 OLEDの実装

Section titled “📺 OLEDの実装”

⚠️ 重要: ピンの向きを間違えると故障の原因となります

  1. OLEDモジュールのピン配列を確認
    • VCC
    • GND
    • SCL
    • SDA
  2. PCB上の印字とピン配列を合わせて差し込む
  3. 裏面からはんだ付けを行う
  4. ピンの余分な部分をカット

🔋 バッテリーケーブルの実装

Section titled “🔋 バッテリーケーブルの実装”

⚠️ 重要: 極性を間違えると故障の原因となります

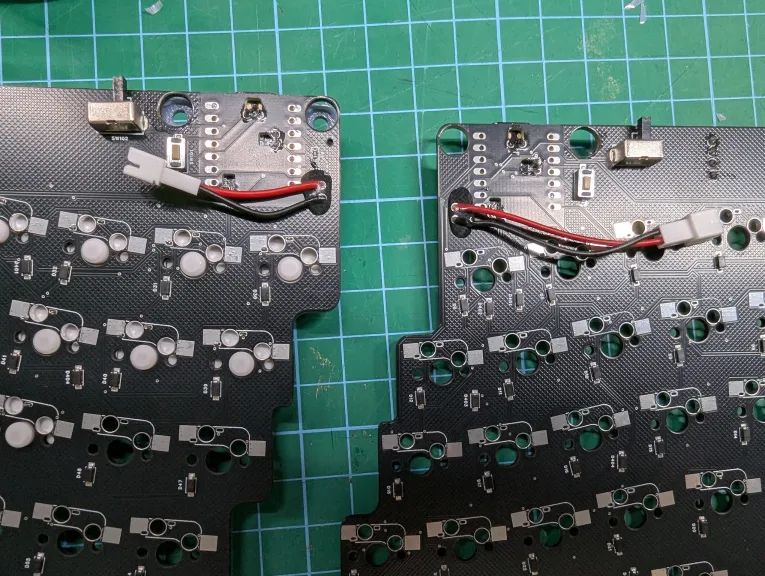

  1. メイン基板を裏向きにする
  2. バッテリーのパッドの極性を確認する
    • 上: +（VCC、赤）
    • 下: -（GND、黒）
  3. ケーブルを差し込み、表からはんだ付けする
  4. 余分なリード線をカットする
  5. ケーブルをテープや接着剤でPCBに固定する（推奨） alt text

⚠️ 注意: PCB実装時にケーブルを挟まないよう注意してください

🔌 バッテリーの実装

Section titled “🔌 バッテリーの実装”

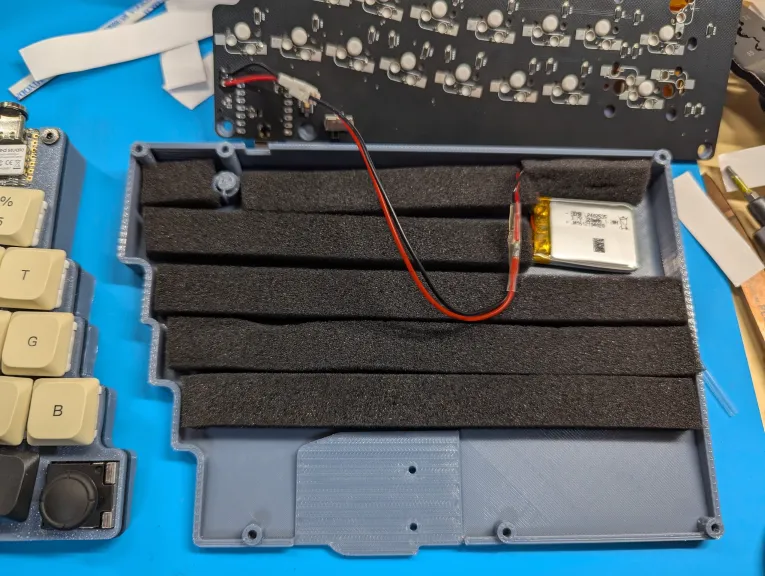

ケース左上の空間にバッテリーを両面テープなどで固定する。
バッテリーケーブルとバッテリーを接続する。（赤線と赤線、黒線と黒線がつながるようにすること。）
alt text

🕹️ アナログスティックの実装

Section titled “🕹️ アナログスティックの実装”

  1. FFCコネクタの爪を持ち上げて開放状態にする

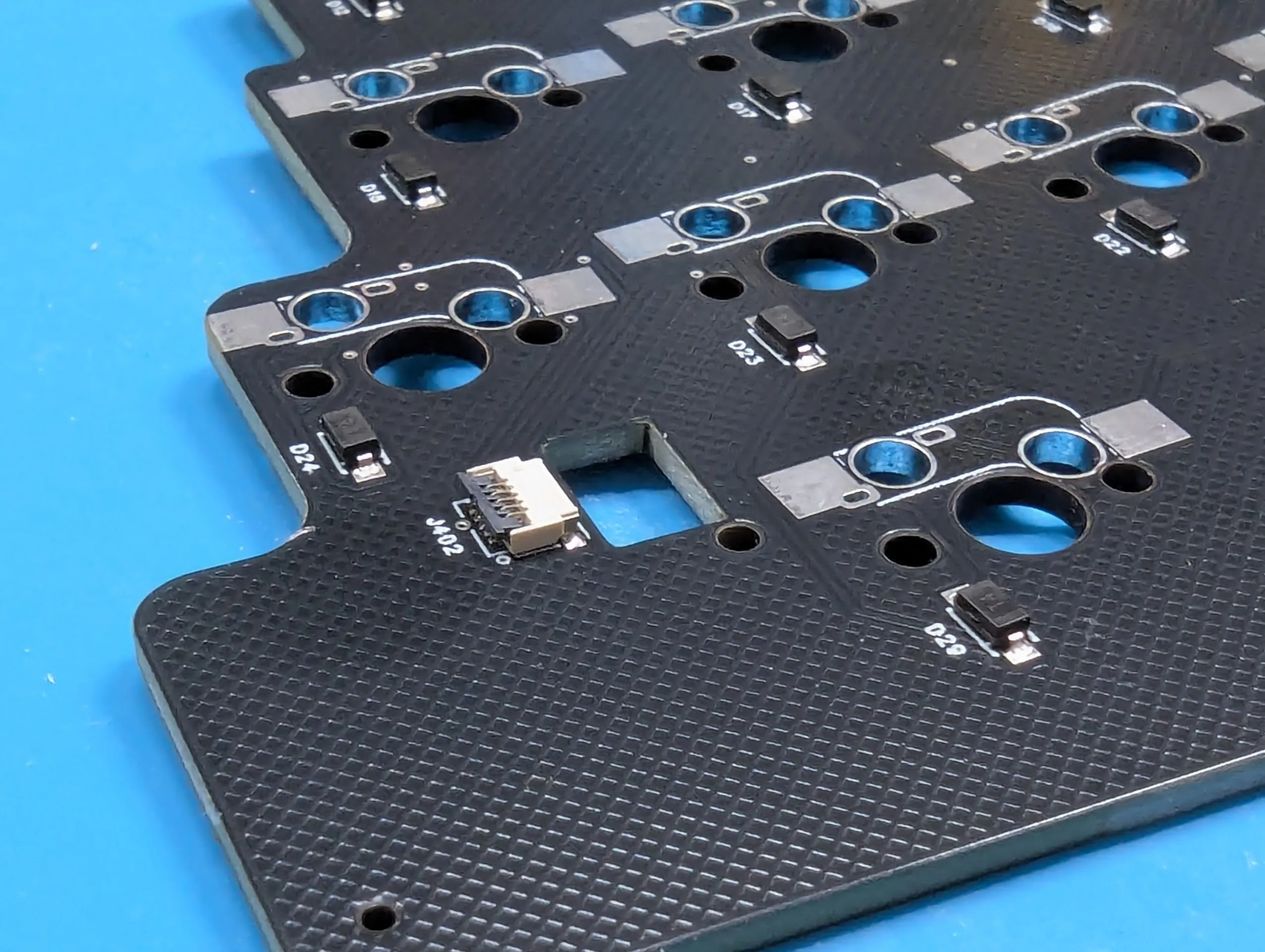

    ■閉じた状態
    alt text

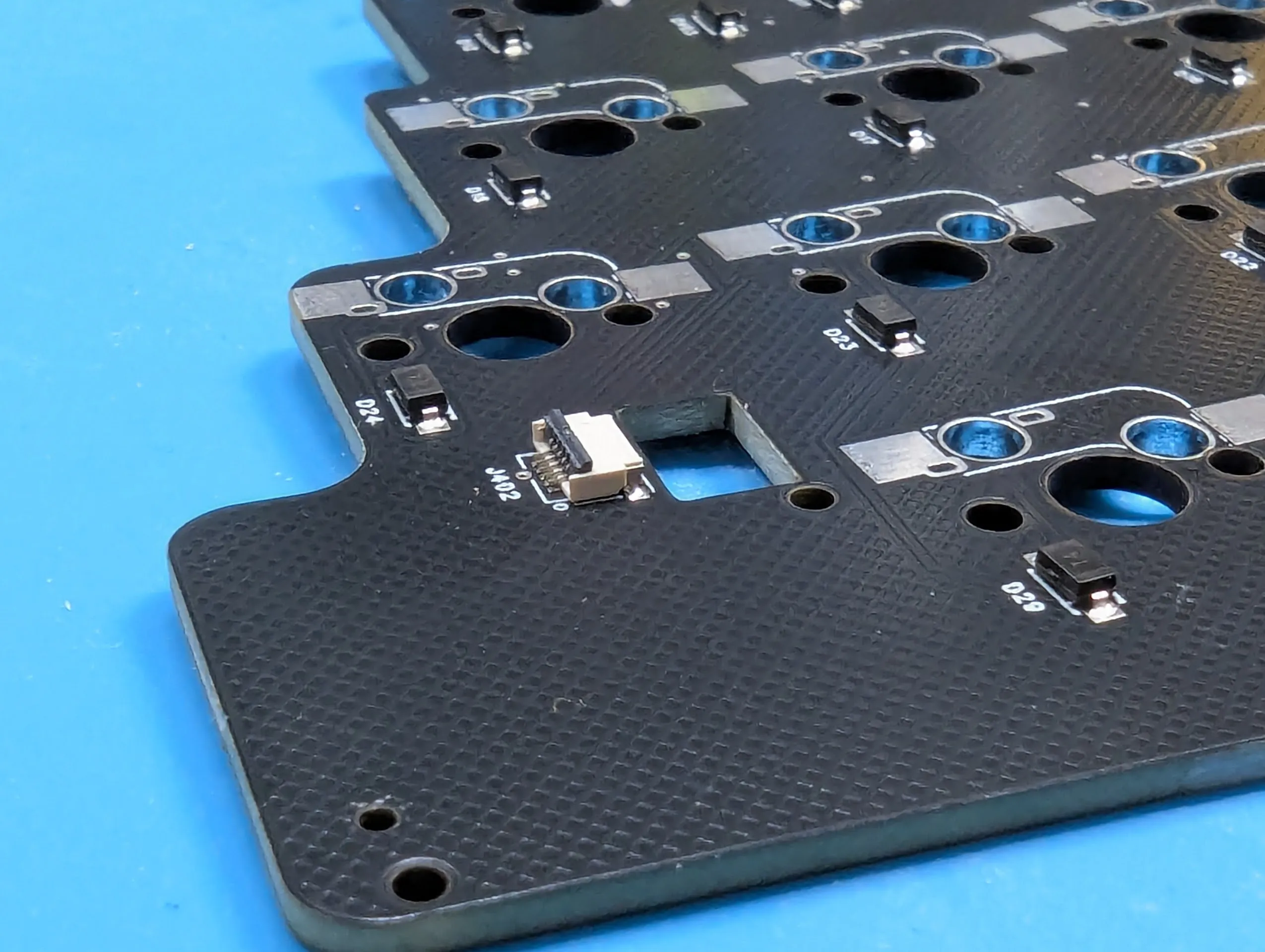

    ■開いた状態
    alt text

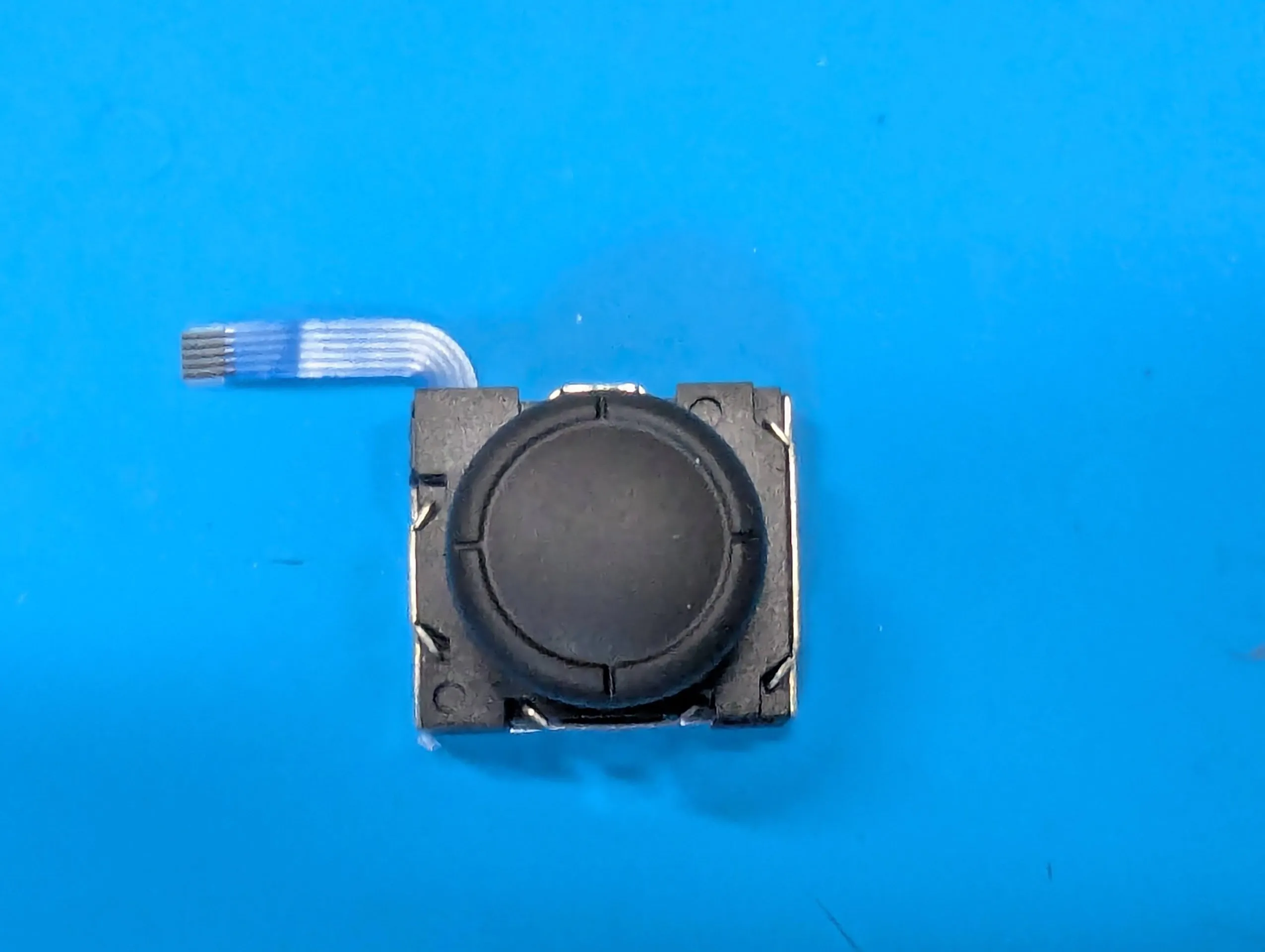

  2. アナログスティックのネジ穴の突起を切り取る
    alt text

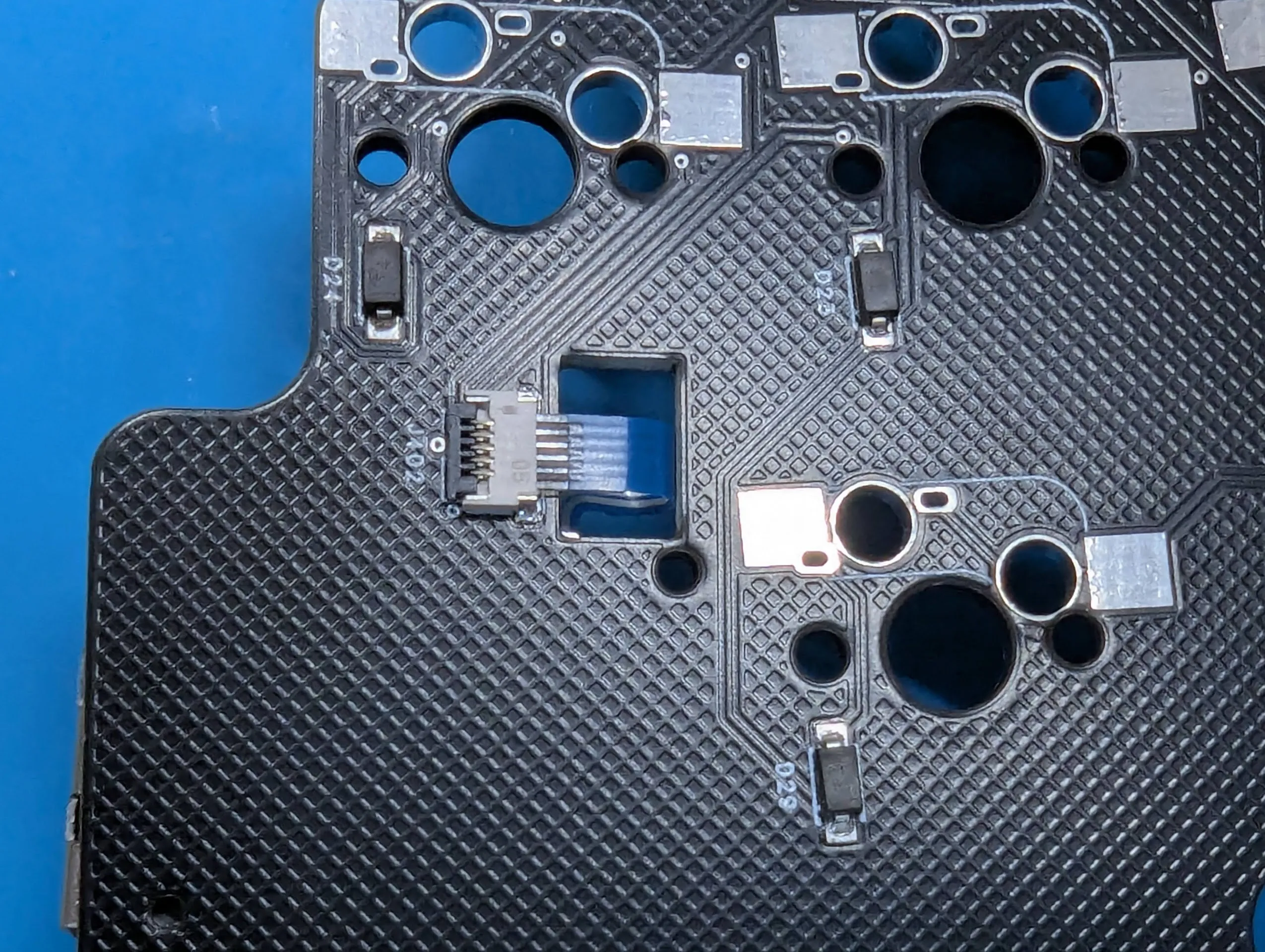

  3. FFCケーブルの向きに注意して、コネクタに差し込む
    alt text

  4. FFCコネクタの爪を下げて閉じた状態にする
    alt text

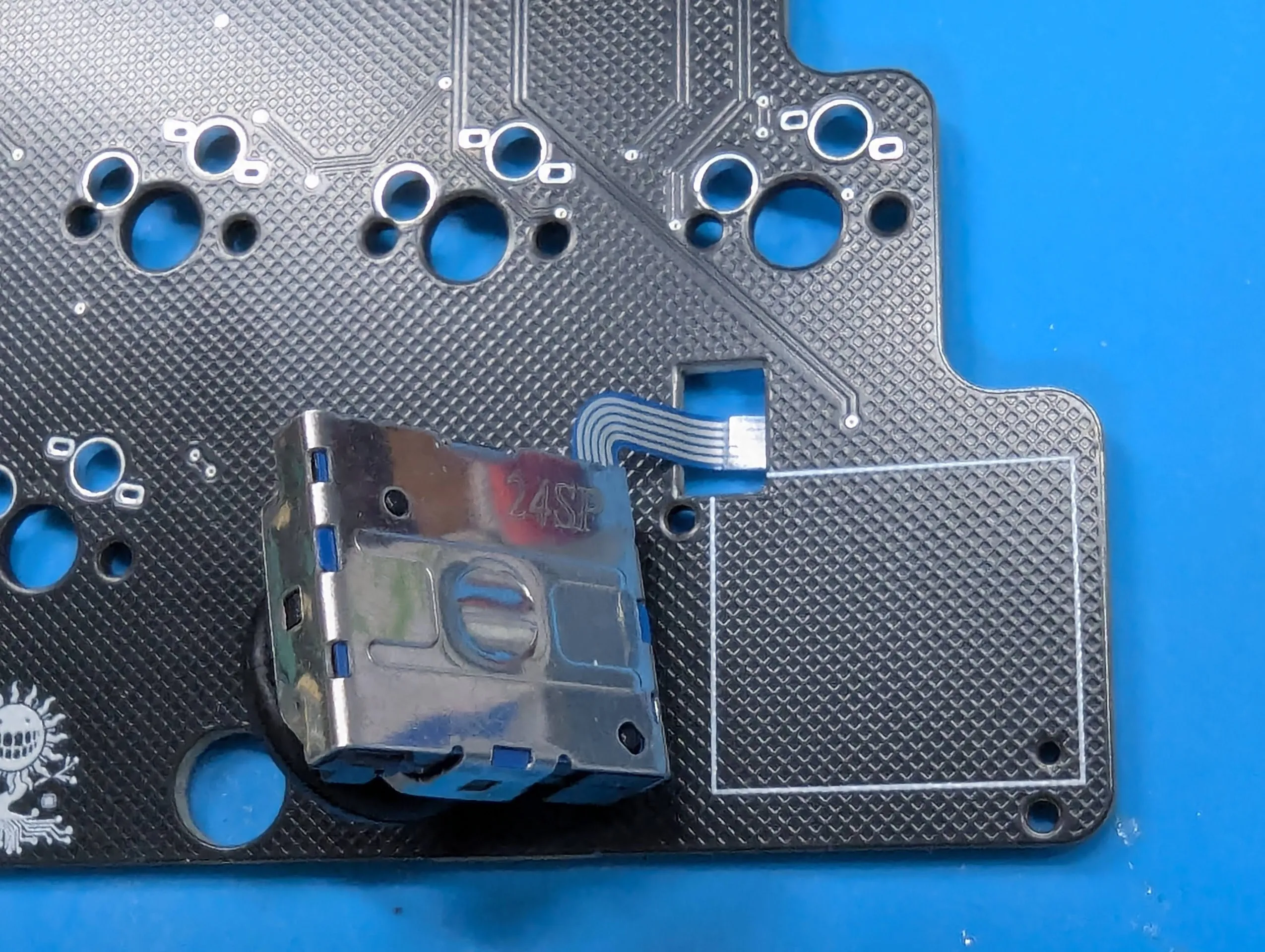

  5. アナログスティックの裏面に両面テープを張って基板に固定する

⌨️ スイッチプレートの組み立て

Section titled “⌨️ スイッチプレートの組み立て”
  1. MXスイッチを使用する場合はガスケットとPCBとスイッチプレートの間に挟む
    ⚠️ 注意: choc v2スイッチを使用する場合は不要です。
    alt text
  2. スイッチプレートとメインPCBを重ねてスイッチを挿していく。
    ⚠️ 注意: スイッチの足が曲がらないように注意して挿入してください ⚠️ 注意: スイッチプレートはプラスチック製のため傷がつきやすいため、取り外しの際はご注意ください

📦 ケースの組み立て

Section titled “📦 ケースの組み立て”

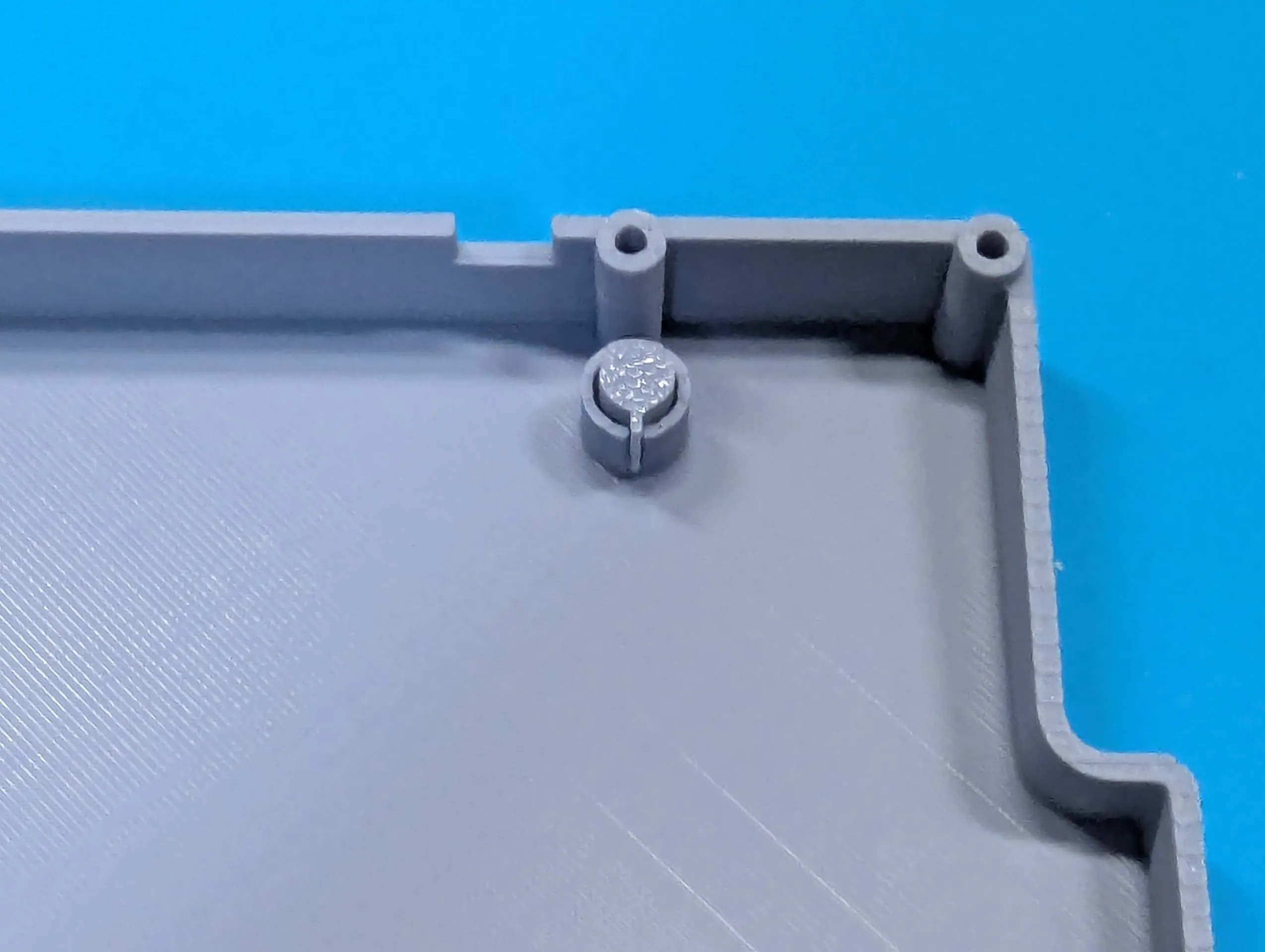

  1. リセットスイッチをケース内側から差し込む。（吹き飛びやすいので注意）
    alt text
  2. メインPCBをケースに取り付ける。この時、バッテリーケーブルがPCBのネジ穴とケースの固定用突起などに挟まれないように注意すること。
  3. M3ネジでPCBをケースに固定する。

🔮 トラックボールケースの実装

Section titled “🔮 トラックボールケースの実装”

トラックボールケースを差し込み、裏からM2ネジで固定する。

💾 ファームウェアの書き込み

Section titled “💾 ファームウェアの書き込み”
  1. USBケーブルでPCに接続する。
  2. 裏面のリセットスイッチを素早く2回クリックするとUSBドライブとしてマウントされる。
  3. UF2ファイルをドラッグ＆ドロップするとファームウェアの書き込みが始まる。
  4. 完了すると自動的に切断され、使用できる状態となる。

🌲 完成！

Section titled “🌲 完成！”

これで完成です。出来上がったキーボードの写真を各種SNSやビルドログとして投稿いただけると、私が泣いて喜びます。
私の最高到達点としての、GeaconSolsticeをお楽しみください。

💫 キーボードの使い方

Section titled “💫 キーボードの使い方”

🎯 レイヤー機能の概要

Section titled “🎯 レイヤー機能の概要”
レイヤー番号名称機能概要
0USレイヤー標準レイヤー
1疑似JISレイヤー🇯🇵日本語入力用レイヤー
2Functionレイヤー⚙️ファンクションキー
3マウスレイヤー🖱️トラックボール操作
4スクロールレイヤー📜スクロール操作
5BTレイヤー📶無線接続設定

🇯🇵 JISレイヤー機能

Section titled “🇯🇵 JISレイヤー機能”
  • tabキー長押しでレイヤー1（疑似JISレイヤー）を有効/無効を切り替える。
  • レイヤー1は日本語配列として認識しているキーボードで英語配列の入力ができる。
    （例：日本語配列として認識しているPCで、レイヤー1を有効にしてSHIFT+2→＠を入力）

🖱️ マウスレイヤー機能

Section titled “🖱️ マウスレイヤー機能”

以下のマウス入力が可能となる。

キー機能
「.」キー左クリック
「/」キー中央クリック
「右SHIFT」キー右クリック

📶 接続プロファイル切り替え機能

Section titled “📶 接続プロファイル切り替え機能”
  • 「＼」キーを押している間レイヤー5が有効になり、同時に数字1~5を押すことで接続プロファイルを切り替える。
  • レイヤー5で「`」キー→現在の接続プロファイルを消去する。tabキー→接続プロファイルを全て消去する。

ℹ️ その他

Section titled “ℹ️ その他”

🔌 電源スイッチ

Section titled “🔌 電源スイッチ”

電源スイッチは左側でON、右側でOFFとなる。
